Munitions et Blindages
Auteur Message
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Munitions et Blindages Répondre en citant






_________________
Se reconstruit doucement mais sûrement.
Jeu 21 Juil - 20:49 (2011) Visiter le site web du posteur
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Jeu 21 Juil - 20:49 (2011)
OFL120F1
Adjudant
Adjudant

Hors ligne

Inscrit le: 26 Aoû 2009
Messages: 289
Masculin
Caste: Civil
Passion: Maquettiste

Message Munitions et Blindages Répondre en citant
Un peu d'anatomie ... Très bien donc.
Jeu 21 Juil - 21:00 (2011)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Munitions et Blindages Répondre en citant

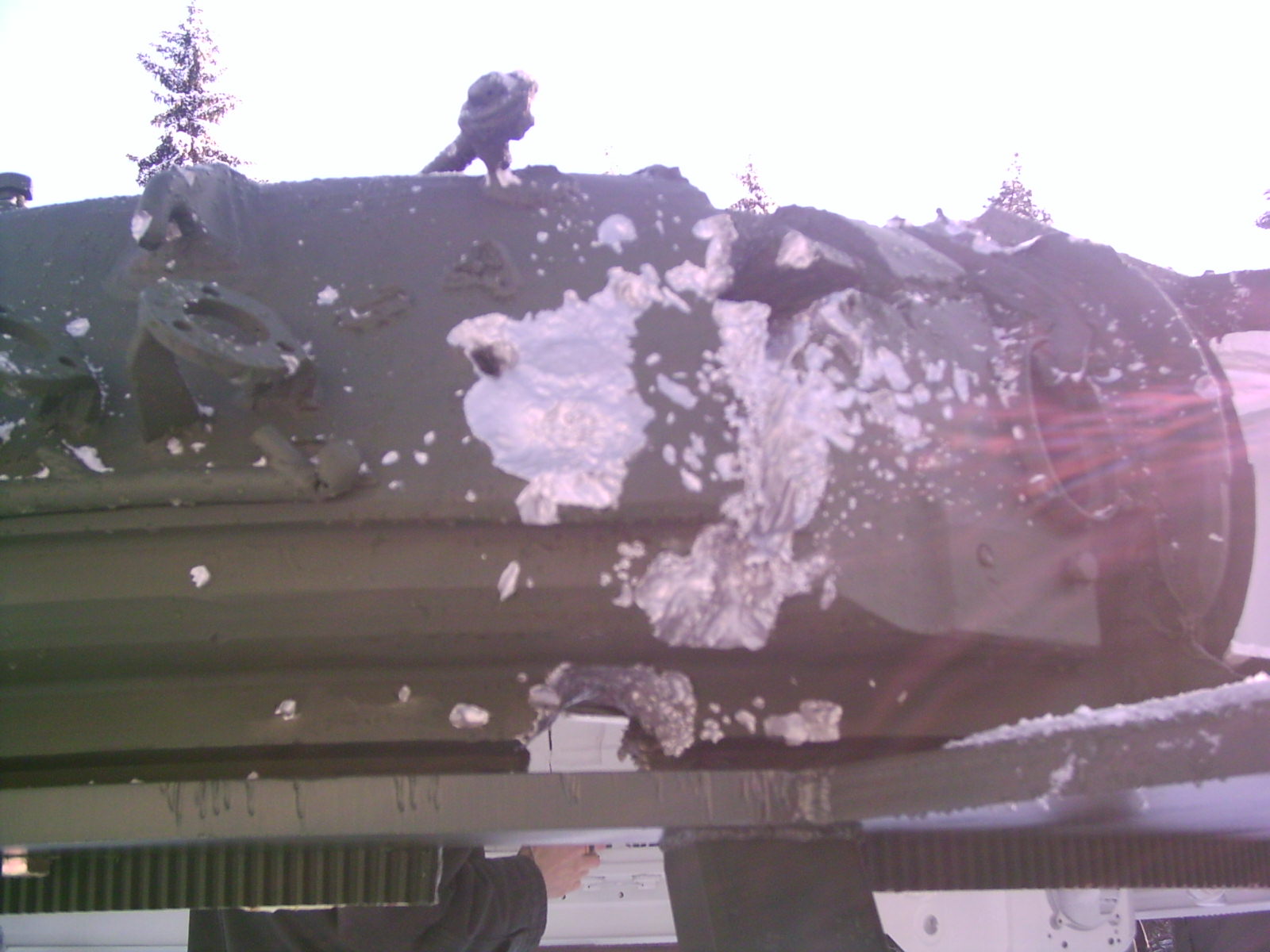

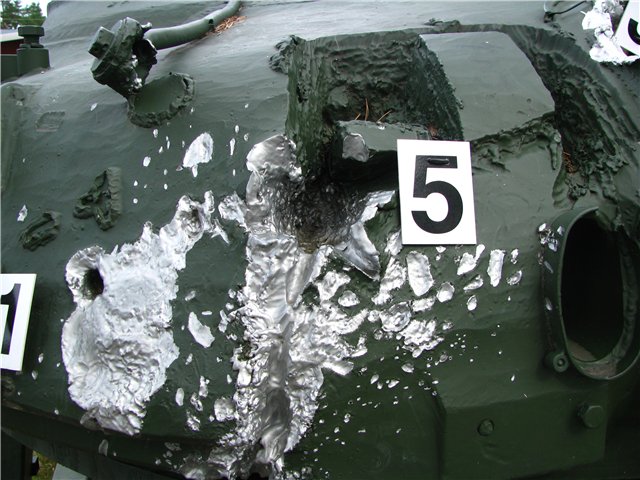

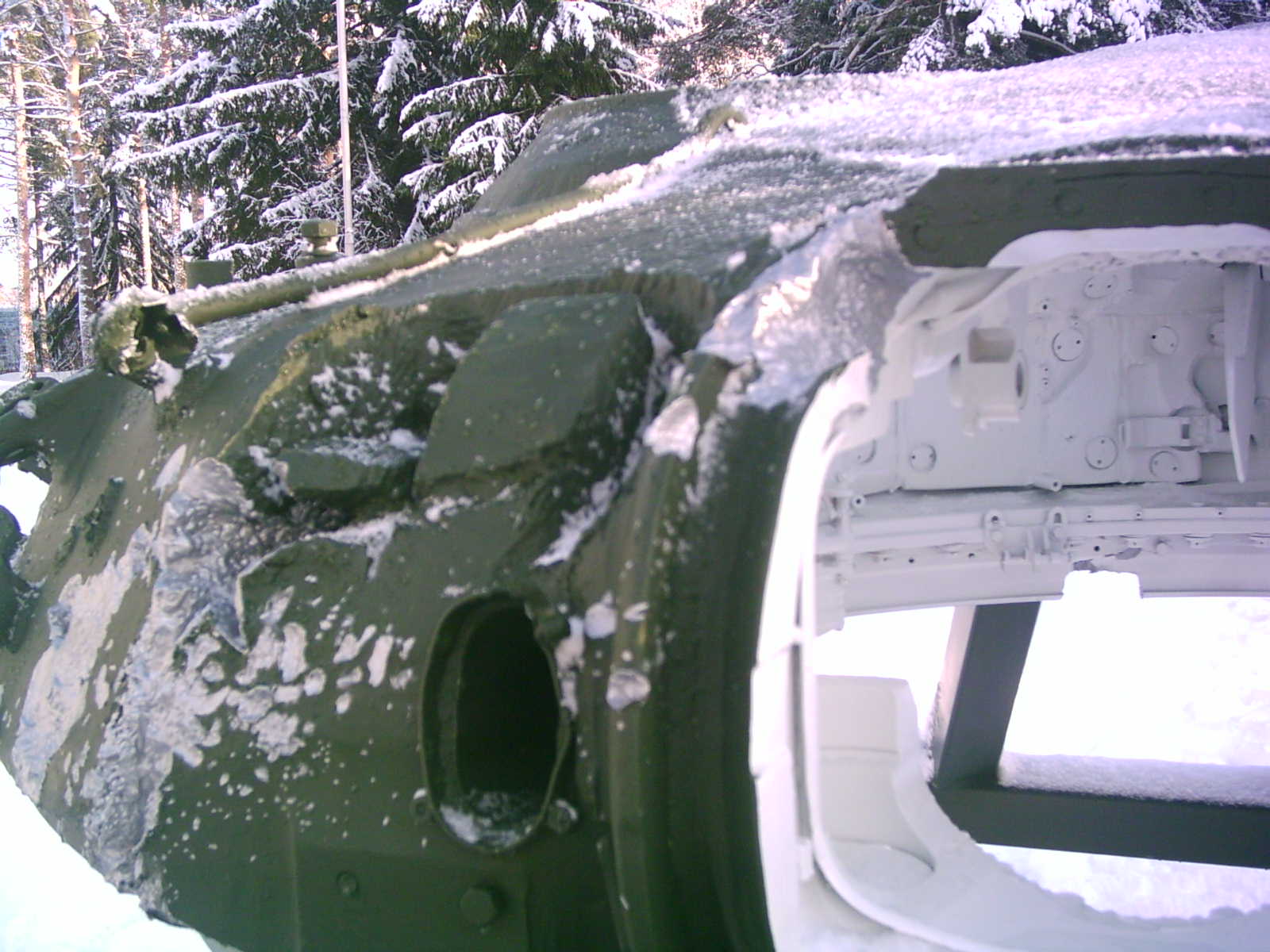

Quelques clichés supplémentaires de la même tourelle:







_________________
Se reconstruit doucement mais sûrement.
Mar 30 Aoû - 00:34 (2011) Visiter le site web du posteur
OFL120F1
Adjudant
Adjudant

Hors ligne

Inscrit le: 26 Aoû 2009
Messages: 289
Masculin
Caste: Civil
Passion: Maquettiste

Message Munitions et Blindages Répondre en citant
Je doute que l'on obtienne un résultat similaire (traversée complète de la tourelle depuis l'arc frontal) avec une coque de tourelle de T-72B qui possède donc une architecture composite ... Reste également à savoir quel type de projectile fut utilisé pour obtenir ce genre de dégradation, sachant que les finnois disposent encore d'un panel de matériels de combat d'origines et donc de calibres différents (T-55M = 100 mm D-10T2S, T-72A = 125 mm D-81T et Leopard 2A4 = 120 mm Rh.L/44).


A ce titre, il y a t-il eut des essais balistiques pour tester la réelle résistance d'une tourelle de T-72B ?
Mar 30 Aoû - 08:46 (2011)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Munitions et Blindages Répondre en citant
Idem, je pense que les caissons du T-72B sont difficillement transperçables.

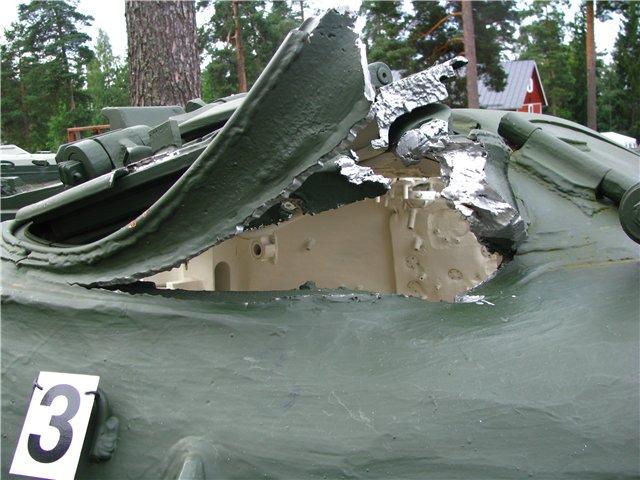

Par contre j'ai eu un certain nombre de discussions avec un finois, et il semblerait qu'en frontal on puisse facilement pénétrer le compartiment au niveau tireur (ce qui expliquerait peut être l'éclattement au niveau de la trappe tireur).

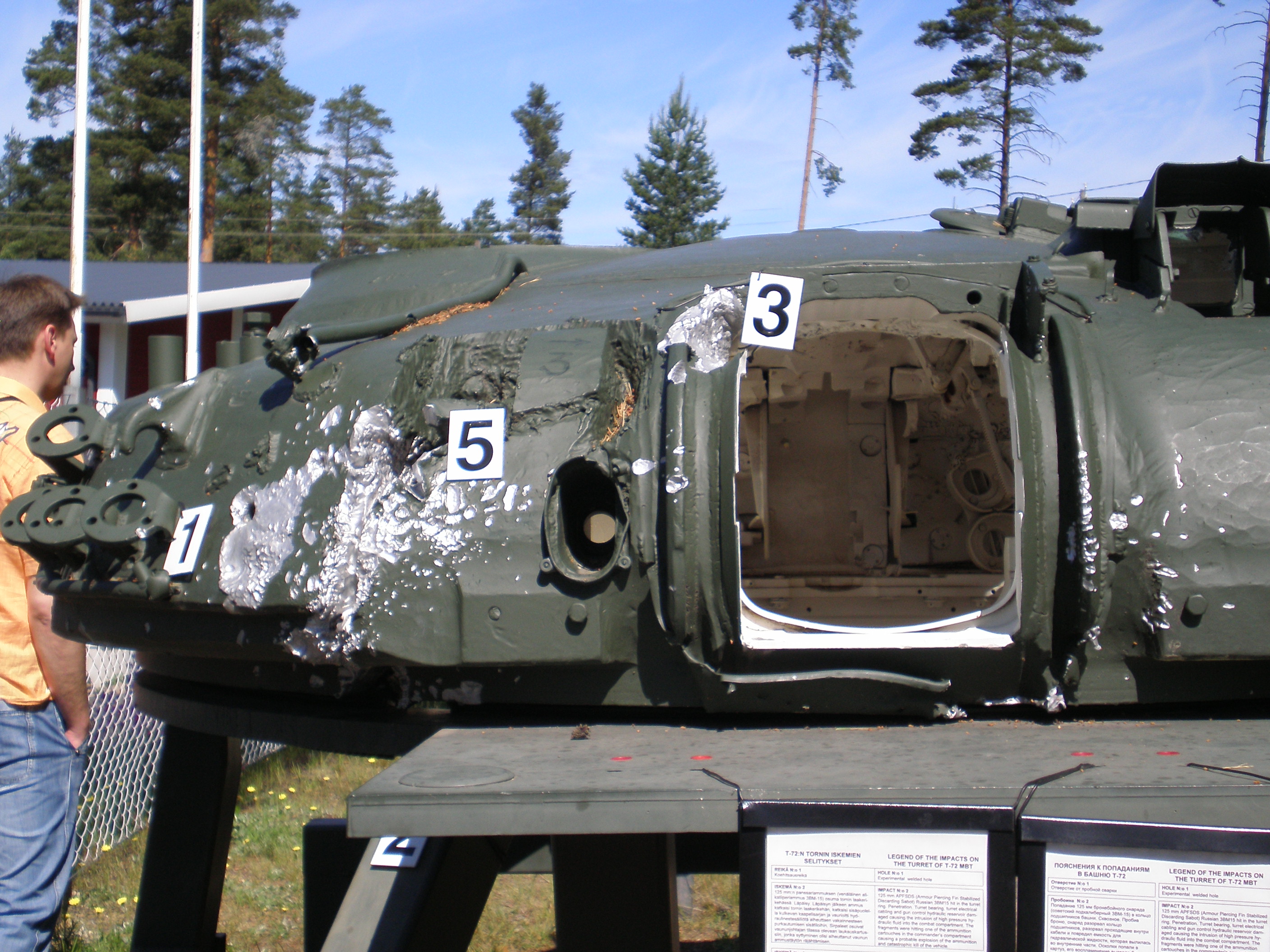

Pour les munitions, il y a déjà une indication sur la première image de mon dernier post:

-Trou numéro 1: Trou "soudé" expérimental

-Impact numéro 2: Un obus flèche russe 3BM15 de 125mm qui a pénétré au niveau de l'anneau de tourelle.
La munition a endommagé le palier de la tourelle, le cablage électique et a éventré le réservoir des commandes hydrauliques du canon, répendant les fluides hydrauliques sous haute pression dans le compartiment.
Des fragments ont atteint un cartouche au niveau du poste chef, causant probablement l'explosion de cette dernière, et une destruction catastrophique de l'engin.

Il ne reste plus qu'à trouver les morceaux restant de la pancarte.

_________________
Se reconstruit doucement mais sûrement.
Mar 30 Aoû - 22:05 (2011) Visiter le site web du posteur
OFL120F1
Adjudant
Adjudant

Hors ligne

Inscrit le: 26 Aoû 2009
Messages: 289
Masculin
Caste: Civil
Passion: Maquettiste

Message Munitions et Blindages Répondre en citant
En latéral, une coque de blindage de T-72A ou T-72B dispose d'un même niveau de résistance, la différence ce jouant au seul niveau de l'arc frontal.
Mer 31 Aoû - 00:04 (2011)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Munitions et Blindages Répondre en citant
Oui le profile de la tourelle est bien conçue pour que l'arc frontal joue son rôle, même si la tourelle n'est pas pointée directement sur la direction dangereuse.
En contre partie les impacts en latéral ont autant de conséquence que par l'arrière.

_________________
Se reconstruit doucement mais sûrement.
Jeu 1 Sep - 00:52 (2011) Visiter le site web du posteur
OFL120F1
Adjudant
Adjudant

Hors ligne

Inscrit le: 26 Aoû 2009
Messages: 289
Masculin
Caste: Civil
Passion: Maquettiste

Message Munitions et Blindages Répondre en citant
Néanmoins, des équipements supplémentaires comme du blindage appliqué se présentant sous la forme de feuilles de caoutchouc armé (grillage enrobé) furent effectivement ajouté au niveau des côtés et de l'arrière de la coque de tourelle sur les T-72A de fin de production et T-72B de série. Mais cet artifice n'avait que pour seule fonction que de limiter la pénétration de gros shrapnels et autres gros éclats de projectiles d'artillerie. Pas de quoi prétendre à arrêter un projectile cinétique ou une charge creuse ... Le problème fut en partie résolue sur le T-90 de seconde génération à tourelle mecanosoudée.

Comme le montre la vidéo, un T-72B (doté de Kontakt-3 EDZ) à encaisser sans trop "broncher" une munition flèche qui s'est littéralement plantée dans l'arc frontal de la tourelle. Ceci donne une bonne idée de l'épaisseur de blindage qu'un tel matériel peut disposer ...
Jeu 1 Sep - 08:03 (2011)
