Message OFL: Obus FLèche Répondre en citant
Oui, c'est le double effet kiss cool Mr. Green , elles sont cachées derriere la partie en noir sur le barreau.

_________________
vae victis
Ven 18 Nov - 18:49 (2011)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Ven 18 Nov - 18:49 (2011)
zurich
Capitaine
Capitaine

Hors ligne

Inscrit le: 02 Mar 2008
Messages: 777
Localisation: SOISSONS
Masculin
Caste: Civil
Passion: Maquettiste

Message OFL: Obus FLèche Répondre en citant
Partie en noir ?
Avant l'empennage ?

_________________
zurich 604-0112

Donnez-moi les moyens et je resplendirai.

Vidéo AMX 30 B à Mailly : http://s159.photobucket.com/albums/t121/zurich2rd/?action=view&current=MAILLY.mp4&mediafilter=videos

Ven 18 Nov - 18:56 (2011) MSN
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message OFL: Obus FLèche Répondre en citant
non, juste en dessous de la pointe. Ca permet d'infliger des degats plus importants a une cible qui ne serait pas trop blindée. Sans ce petit plus, la fleche pourrait tout simplement traverser de part en part la cible sans pour autant la detruire entierement.

_________________
vae victis
Sam 19 Nov - 10:12 (2011)
zurich
Capitaine
Capitaine

Hors ligne

Inscrit le: 02 Mar 2008
Messages: 777
Localisation: SOISSONS
Masculin
Caste: Civil
Passion: Maquettiste

Message OFL: Obus FLèche Répondre en citant
Juste avant la pointe ? Mais ça ne ferait pas un point de faiblesse du barreau, pour traverser un blindage plus épais ?

_________________
zurich 604-0112

Donnez-moi les moyens et je resplendirai.

Vidéo AMX 30 B à Mailly : http://s159.photobucket.com/albums/t121/zurich2rd/?action=view&current=MAILLY.mp4&mediafilter=videos



Dernière édition par zurich le Dim 20 Nov - 19:00 (2011); édité 1 fois
Dim 20 Nov - 11:42 (2011) MSN
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message OFL: Obus FLèche Répondre en citant
Non, c'est loin d'être gênant.
Si la flèche avait été d'un seul tenant en matériaux denses, elle serait victime de la déflexion liée aux blindages inclinés.
Par contre, si la pointe est fait de matériaux peu dense, elle va se déformer et "coller" à la surface pour que le pénétrateur puisse taper le blindage tout en conservant son axe (dans le cas contraire, ça casse et l'efficacité est réduite considérablement).

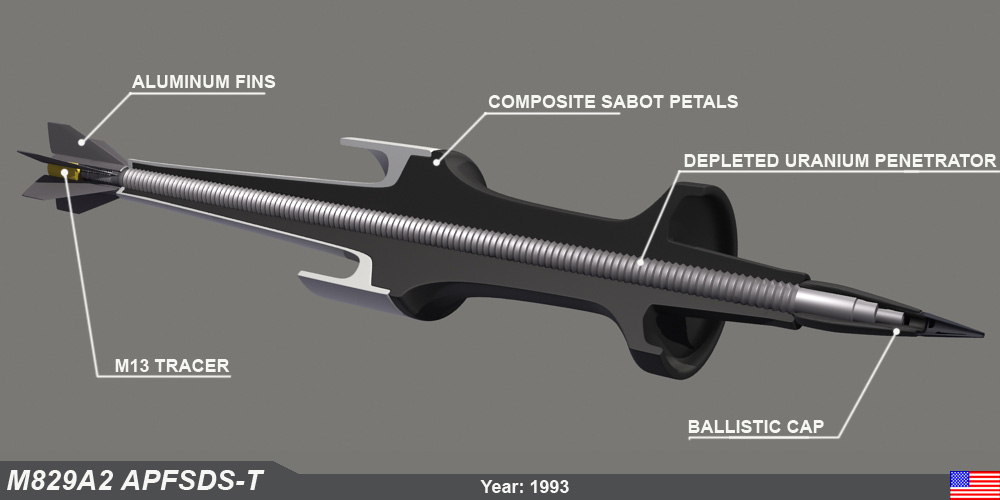

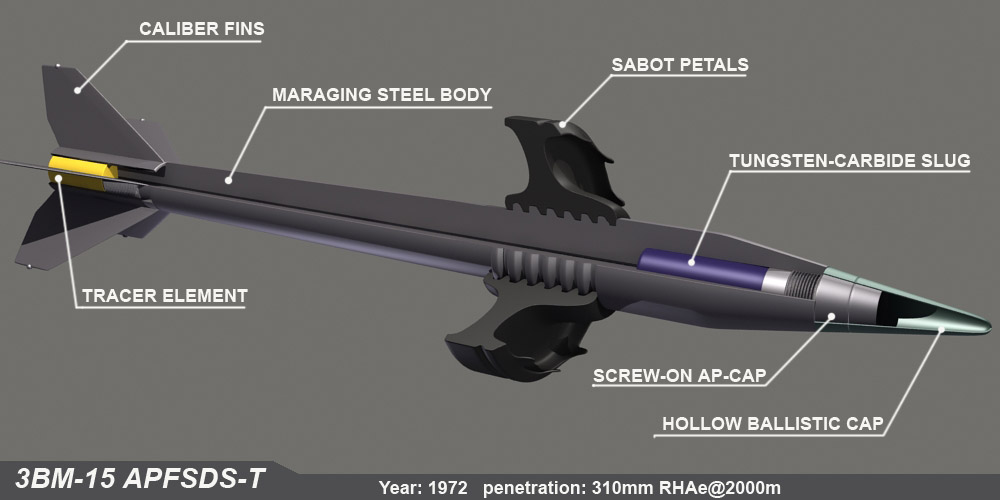

Je ne sais pas si d'autres munitions flèches intègrent des billes dans la pointe, mais ce qui est sûr, c'est que la majorité des arrangements se font avec un pointe creuse:




Copyright: Dejawolf

_________________
Se reconstruit doucement mais sûrement.
Dim 20 Nov - 15:48 (2011) Visiter le site web du posteur
zurich
Capitaine
Capitaine

Hors ligne

Inscrit le: 02 Mar 2008
Messages: 777
Localisation: SOISSONS
Masculin
Caste: Civil
Passion: Maquettiste

Message OFL: Obus FLèche Répondre en citant
Ok, je conçois un peu mieux la chose et j'aurai appris quelquechose. On n'est pas loin du système charge creuse, mais appliquée à la flèche, si j'ai bien compris.
Par contre, je serais bien curieux de voir ce genre de profil en coupe, mais avec les billes incluses, pour me rendre compte de la taille des billes par rapport au barreau (ça doitêtre du style chevrotine, non ?).

_________________
zurich 604-0112

Donnez-moi les moyens et je resplendirai.

Vidéo AMX 30 B à Mailly : http://s159.photobucket.com/albums/t121/zurich2rd/?action=view&current=MAILLY.mp4&mediafilter=videos

Dim 20 Nov - 19:04 (2011) MSN
Icem4n
Modérateur

Hors ligne

Inscrit le: 31 Mar 2008
Messages: 1 563
Masculin
Caste: Civil

Message OFL: Obus FLèche Répondre en citant
Je ne suis pas sûr que l'on cherche le même effet. Je pense que les billes sont là pour avoir un effet de dispersion à l'impact, c'est le contraire de la CC.
Dim 20 Nov - 20:58 (2011)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message OFL: Obus FLèche Répondre en citant
Sur la charge creuse, la pointe ne porte que la fonction de la détonnation de la charge explosive de sorte à ce que le dard soit généré à une distance optimale par rapport au blindage.

Pour les billes de l'OFL, je verrais si je n'ai pas une photo.
De mémoire sur le documentaire "De Leclerc au char Leclerc", on voit une flèche coupée.

_________________
Se reconstruit doucement mais sûrement.
Mer 23 Nov - 21:29 (2011) Visiter le site web du posteur
