Bonjour,

comme indiqué dans mon message de présentation, j'ai réalisé au 1/16e un char américain, peu connu, car il ne figure pas dans les catalogues Heng Long ou Tamyia.

Ce char reste dans mes souvenirs d'enfance car j'ai eu l'occasion de monter à bord de l'un d'eux à l'occasion de la libération de la ville de Gex en septembre 1944.



Le Duguesclin est un char qui faisait partie du 1er Peloton du 4e Escadron du 7e Régiment de Chasseurs d'Afrique de la 3e Division d'Infanterie Algérienne de la 1e Armée française ayant débarqué près de St Tropez le 17 aout 1944. Il a participé à la libération de Toulon, il fut atteint par un panzer le 11 septembre dans le Doubs qui fit 3 morts et 2 blessés. Il fut remis en état et participa à la défense de Strasbourg.

Construction:

tout est parti d'un char Sherman H L dont je n'ai emprunté que le châssis et le train de roulement sur le quel j'ai j'ai remplacé les chenilles plastique pour des métalliques et quelques pièces telles que les panneaux grillagés du compartiment moteur et les outillages de service.

Le reste de la caisse a été réalisé avec de la carte plastique de 1 et 2mm d'épaisseur et pour la tourelle de l'embase d'une ancienne tourelle de Pantatigre.

J'ai aussi remplacé le moteur HL d'élévation du canon par un servo modifié.

Ci dessous quelques photos de cette réalisation, depuis son début jusqu'à sa présentation finale.











































J' espère que ces quelques informations et images décideront à quelques autres blindeux à se lancer dans la fabrication de ce char un peut trop inconnu mais qui a grandement participé à la libération de la France








Ven 28 Juin - 10:48 (2013) Visiter le site web du posteur
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Ven 28 Juin - 10:48 (2013)
Rakk
Maréchal-des-Logis-Chef
Maréchal-des-Logis-Chef

Hors ligne

Inscrit le: 05 Mar 2008
Messages: 168
Localisation: Brest
Masculin
Caste: Civil
Passion: Tankophile

Message M 10 Tank Destroyer Wolverine Répondre en citant
La dernière photo est impressionnante. Les couleurs sont top.

Belle réalisation.

_________________
Obus au but
Ven 28 Juin - 22:15 (2013)
Arvigna
En Formation Initiale ...

Hors ligne

Inscrit le: 30 Jan 2013
Messages: 9
Localisation: ariège
Masculin
Caste: Civil

Message M 10 Tank Destroyer Wolverine Répondre en citant
Okay
Sam 29 Juin - 12:45 (2013) Visiter le site web du posteur
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message M 10 Tank Destroyer Wolverine Répondre en citant
Bonsoir,

merci pour les compliments, j'espère que je ne resterais pas le seul à se lancer dans la construction de ce M 10 TD et qu'il y aura
un prochain jour un aventurier qui se lancera dans cette aventure !

Maintenant, il faut que je me lance dans la construction d'une péniche de débarquement avant que je ne puisse plus
rien faire de mes dix doigts, un LCM 6 me satisferait bien.

Salutations.

Boris
Ven 5 Juil - 18:38 (2013) Visiter le site web du posteur
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message M 10 Tank Destroyer Wolverine Répondre en citant
Bonjour,

comme dit dans mon dernier mail sur le M 10 TD Wolverine, j'ai attaqué un LCM 6.

Je suis parti d'un plan de coque édité par THE FLOATING DRYDOCK aux USA, dont j'ai remis à l’échelle 1/16e.

Si cela intéresse quelques autre tankistes, je poste ci dessous les divers dessins à l'échelle 1/16e de cette coque.

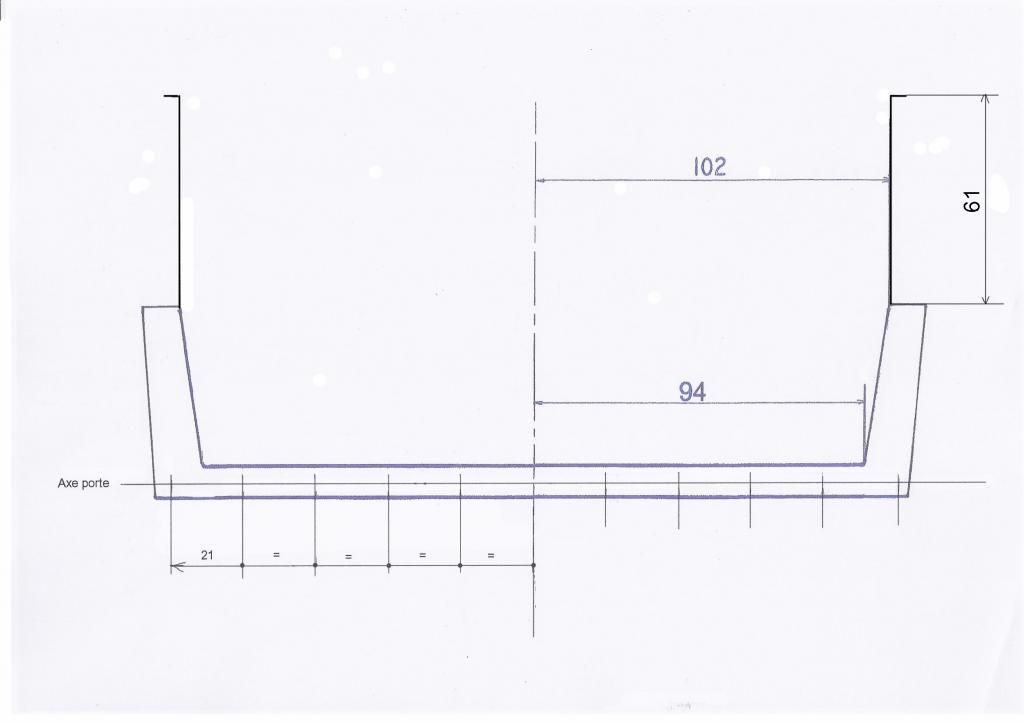

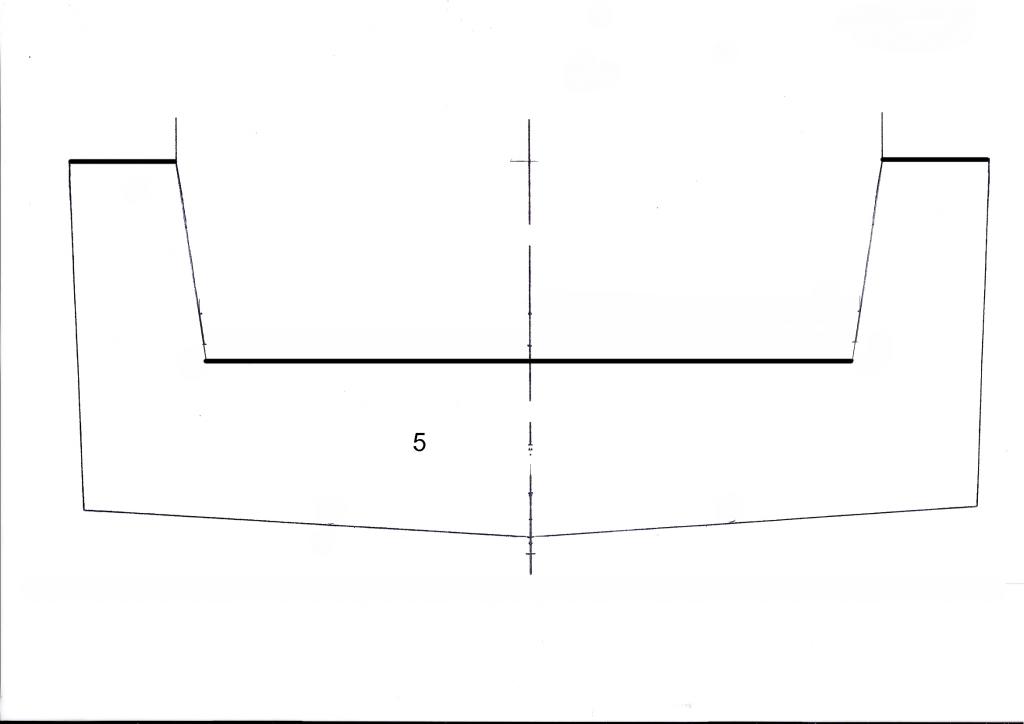

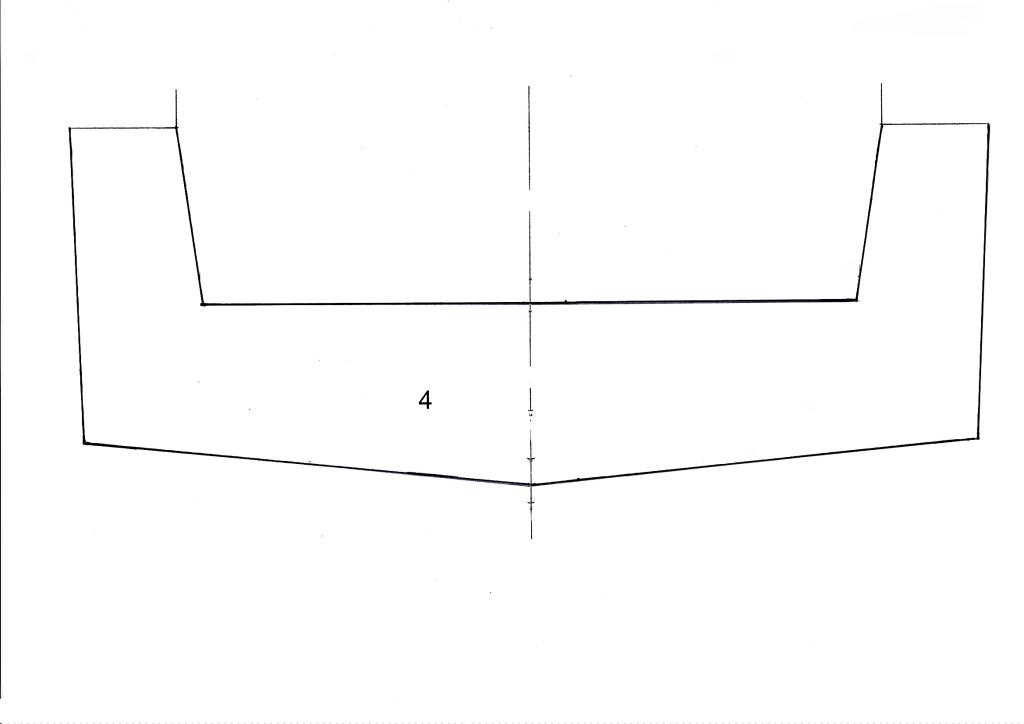

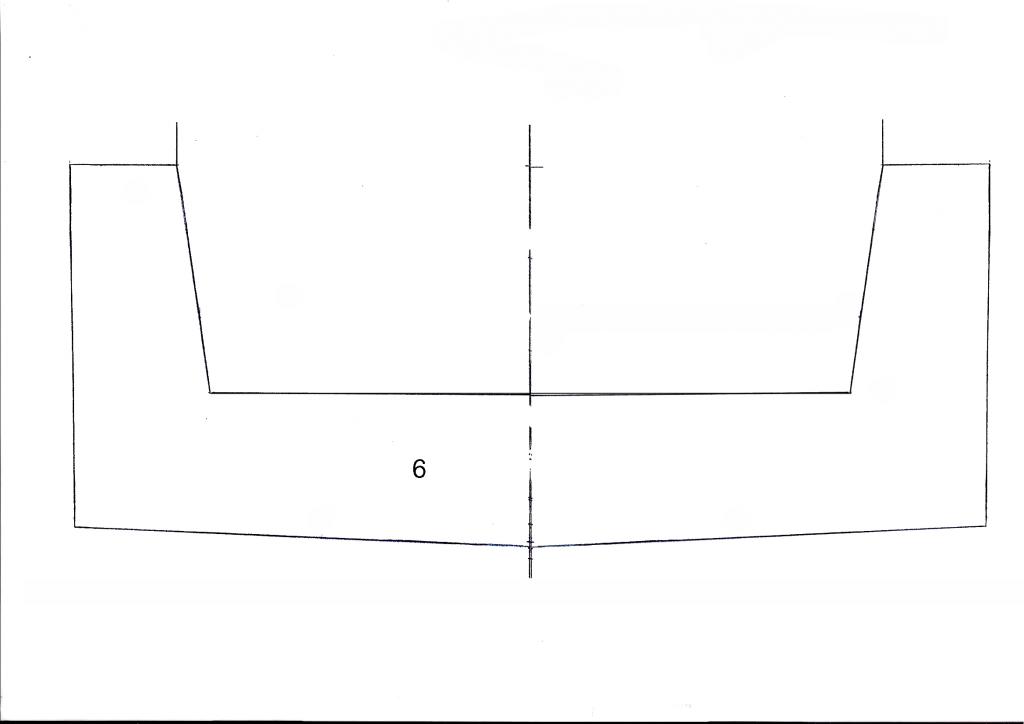

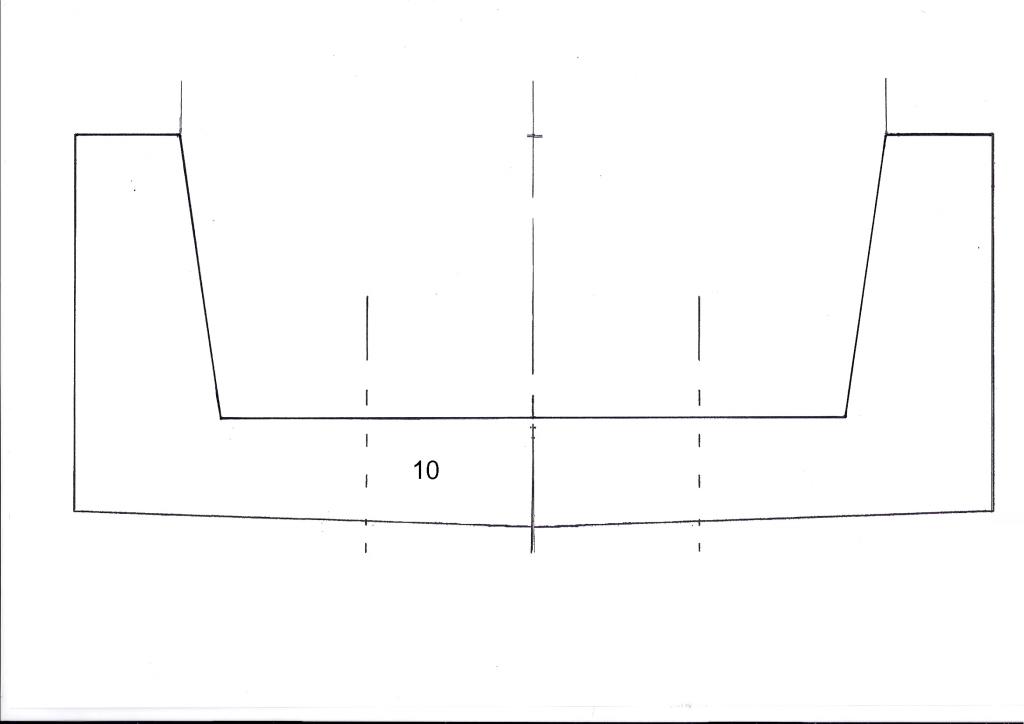

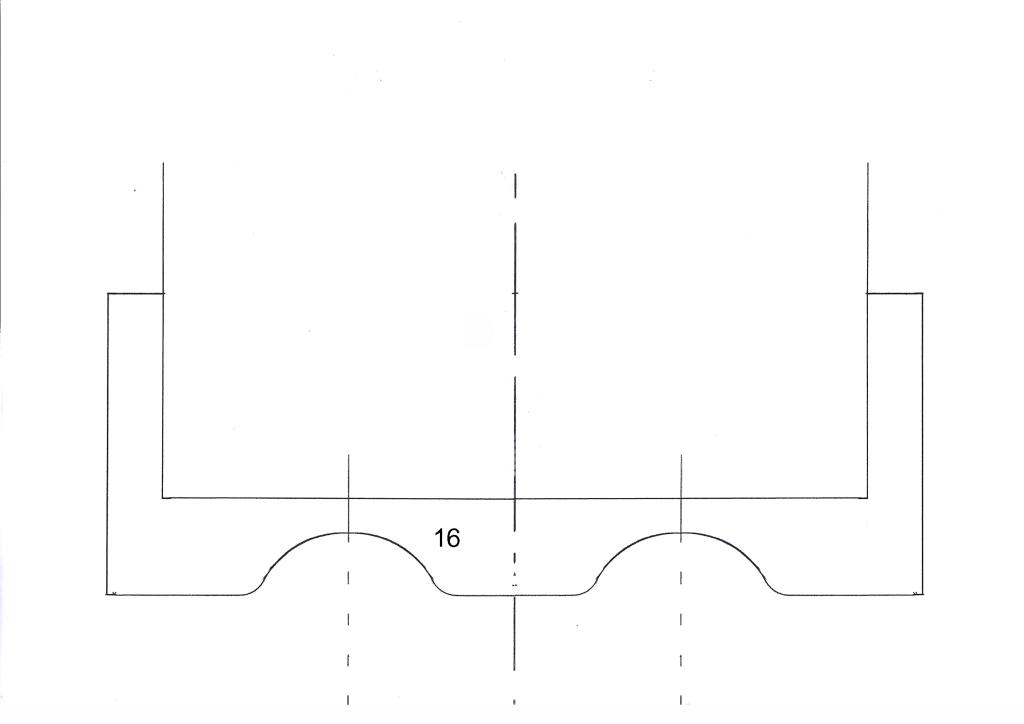

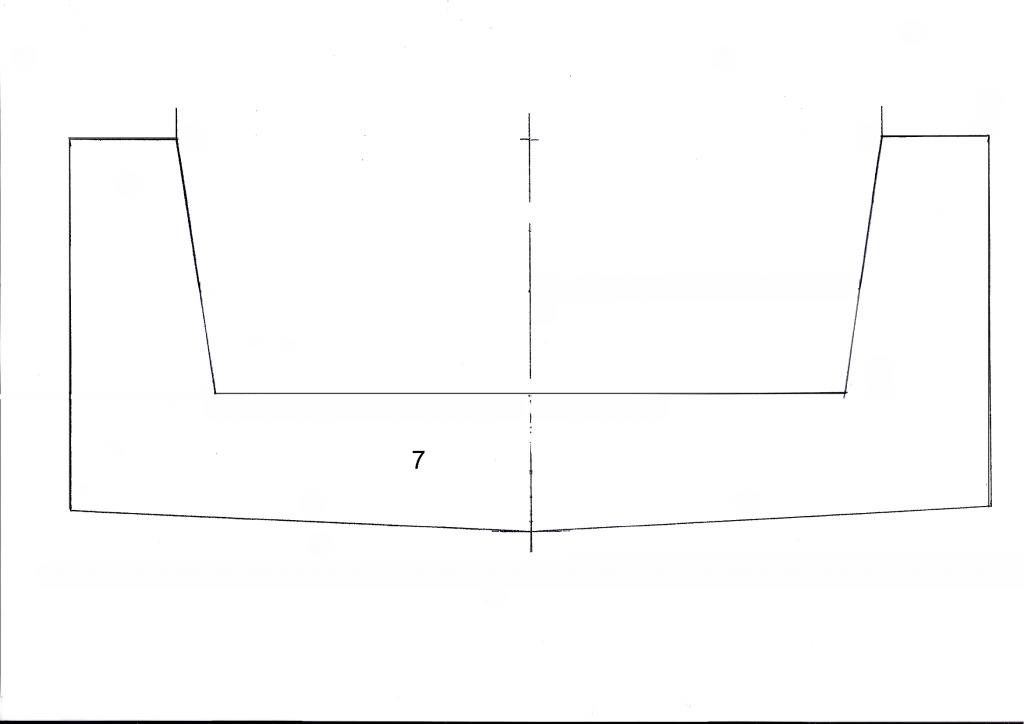

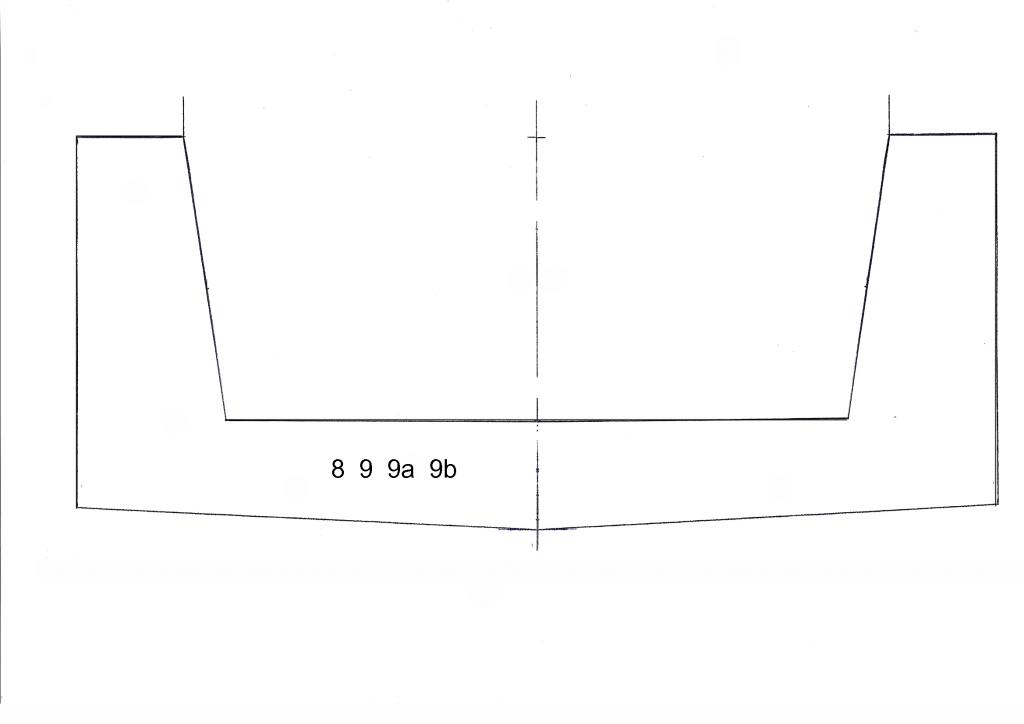

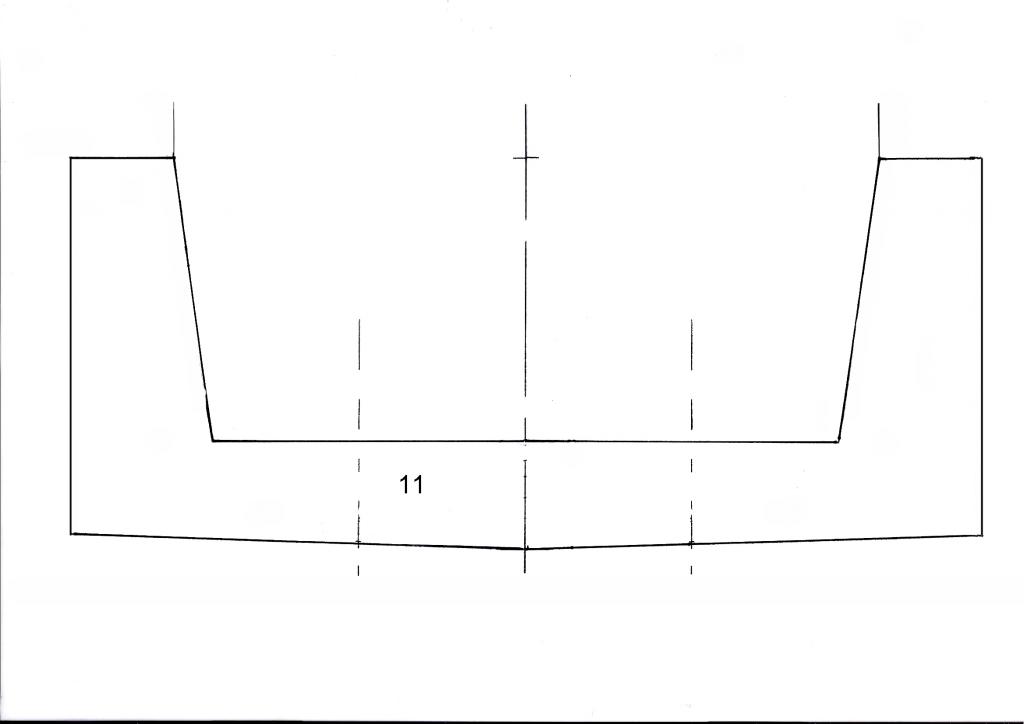

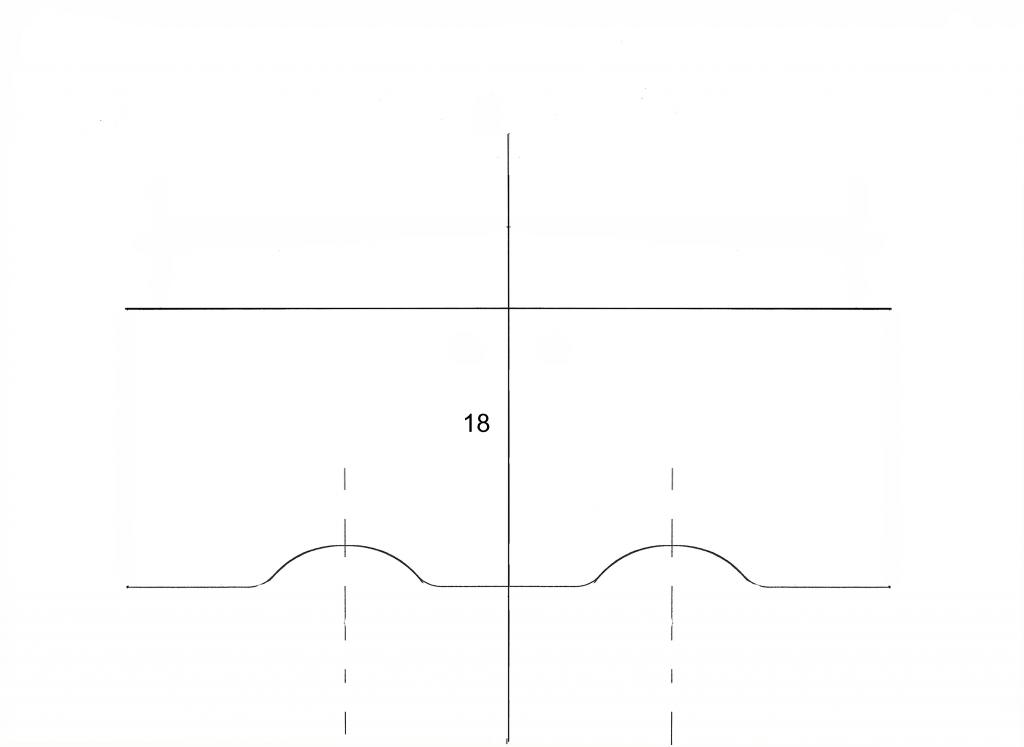

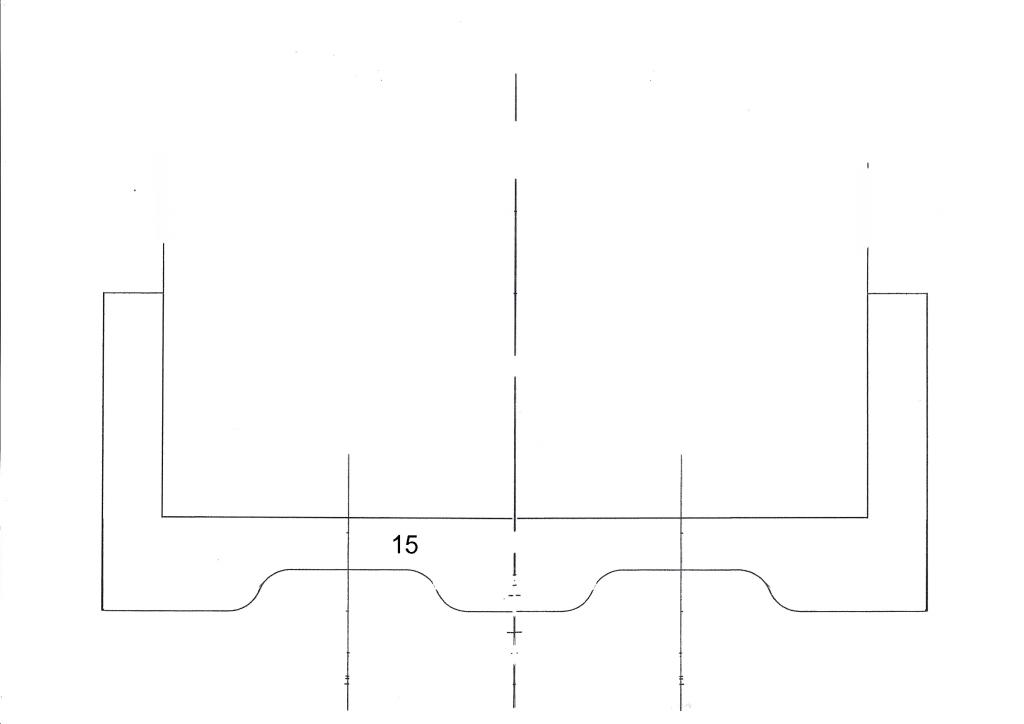

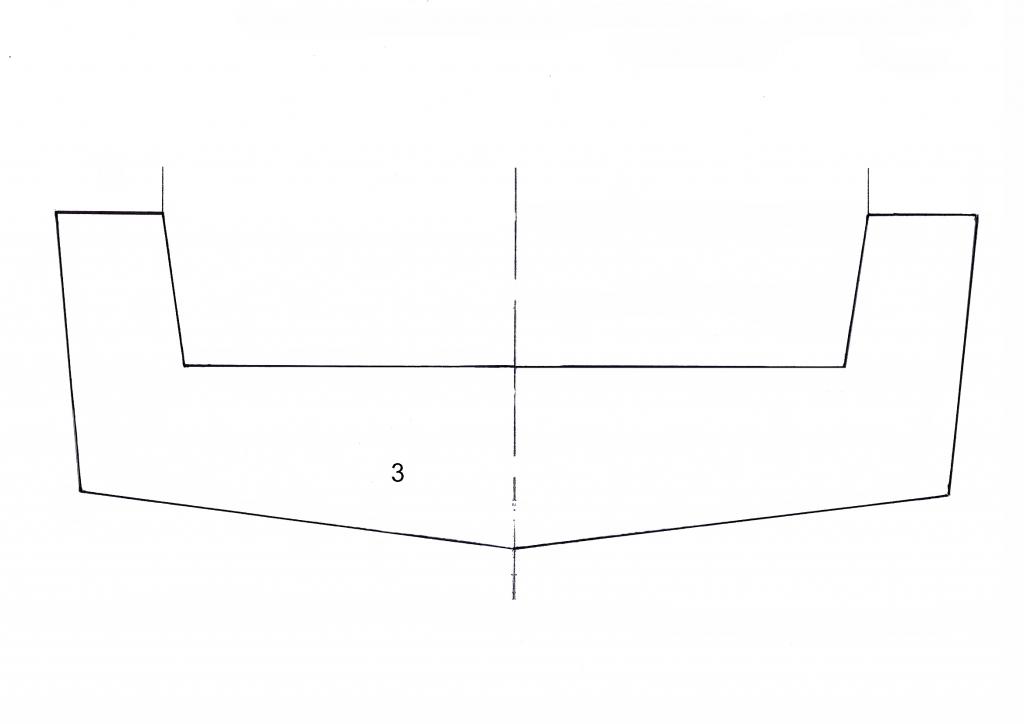

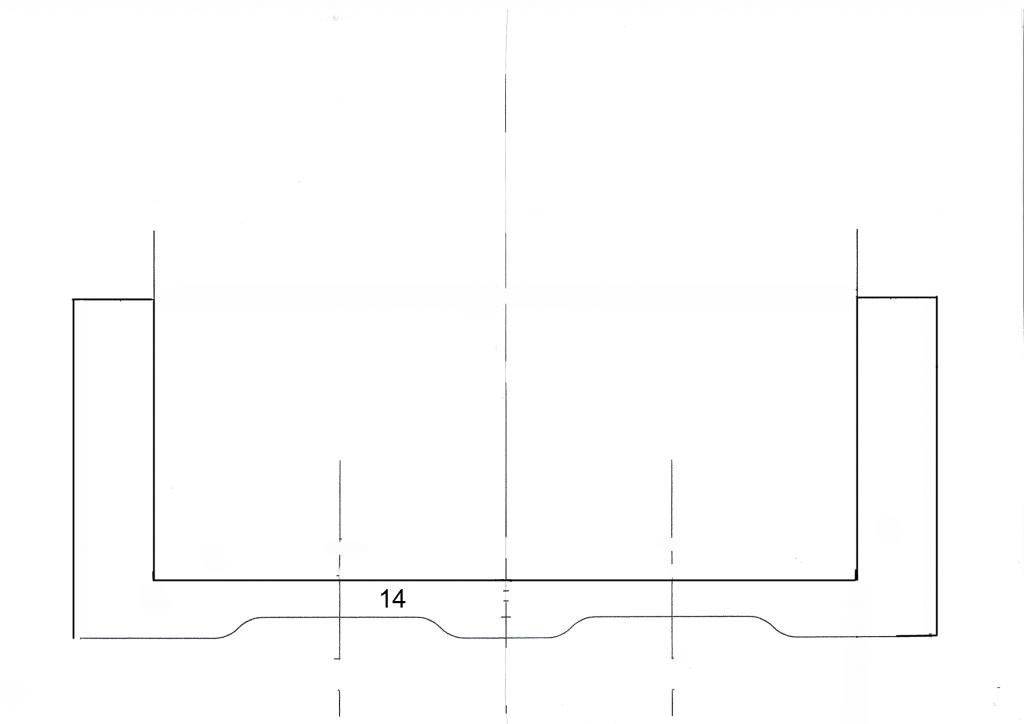

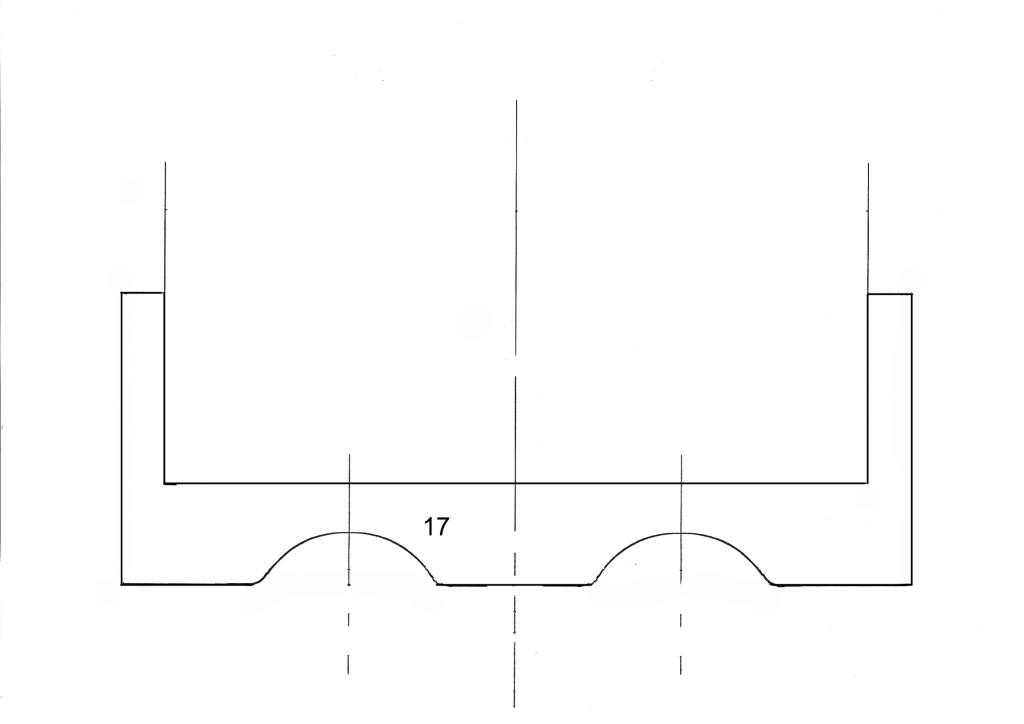

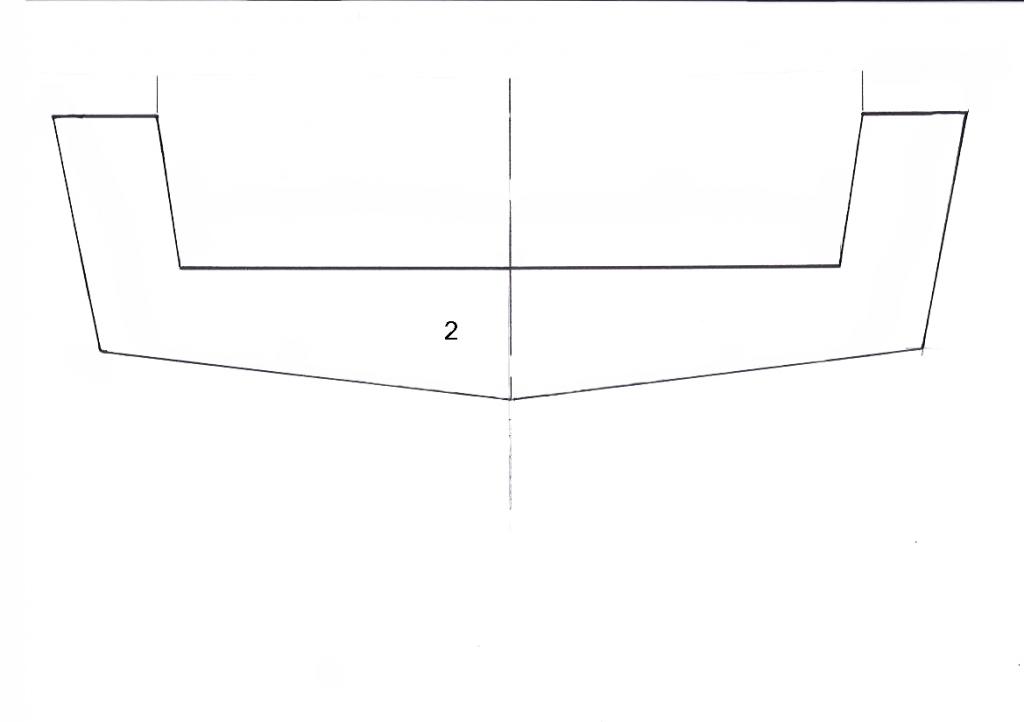

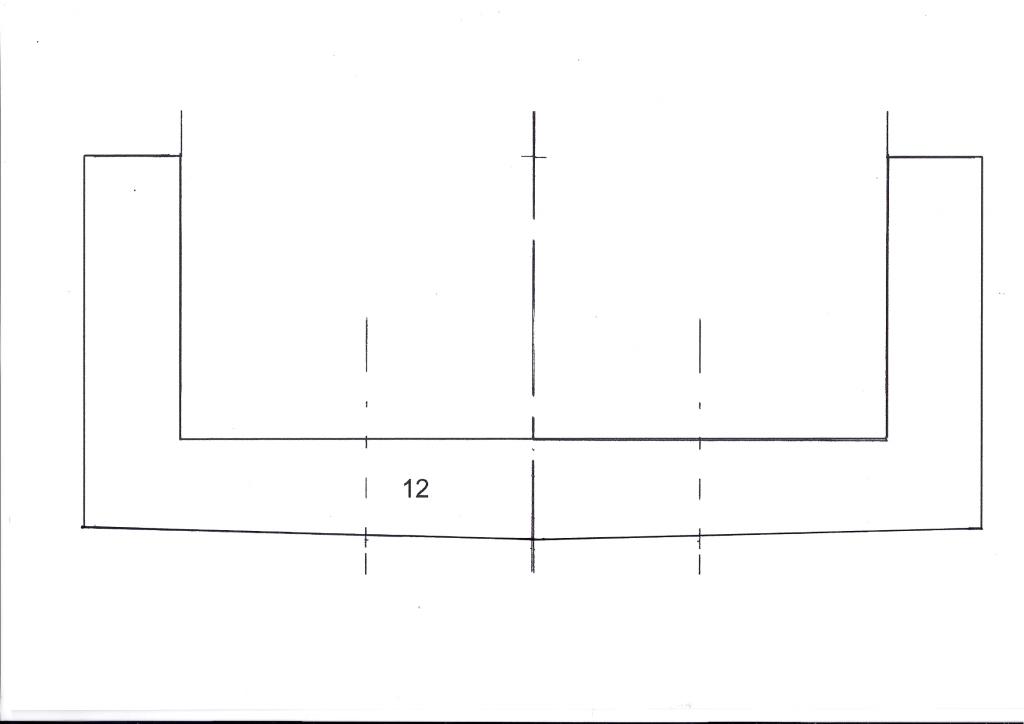

Couples :



Le couple Zéro est en fonction de l'inclinaison de la porte et comporte les espacements de articulations fixes de celle ci.

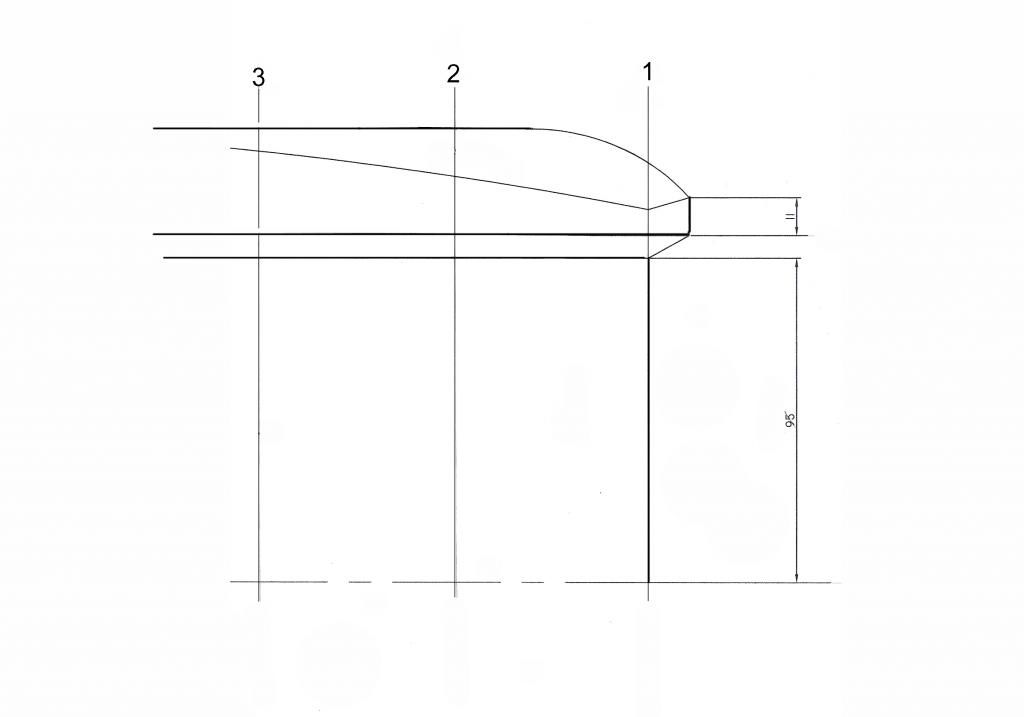

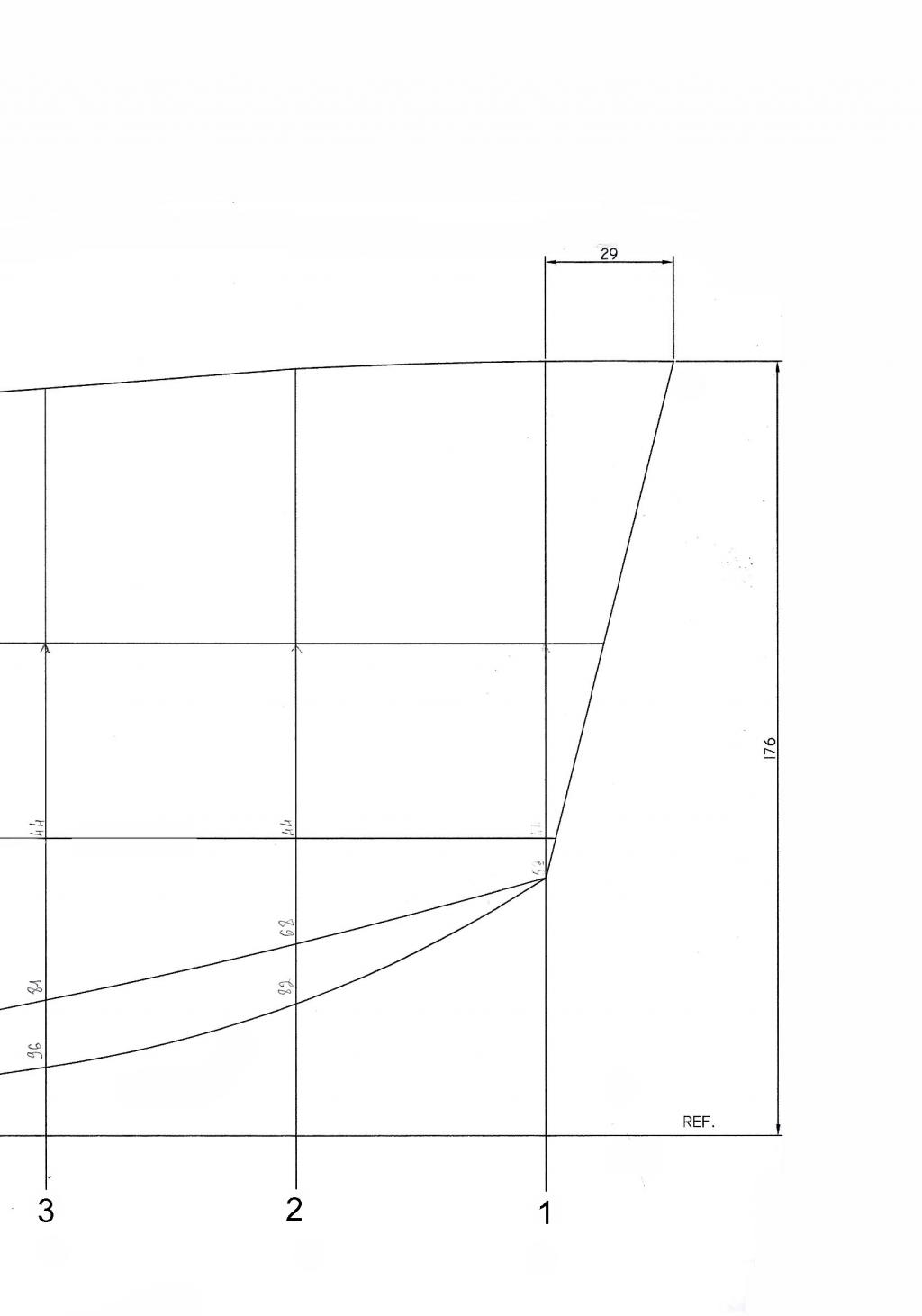

Vues AV partielles:

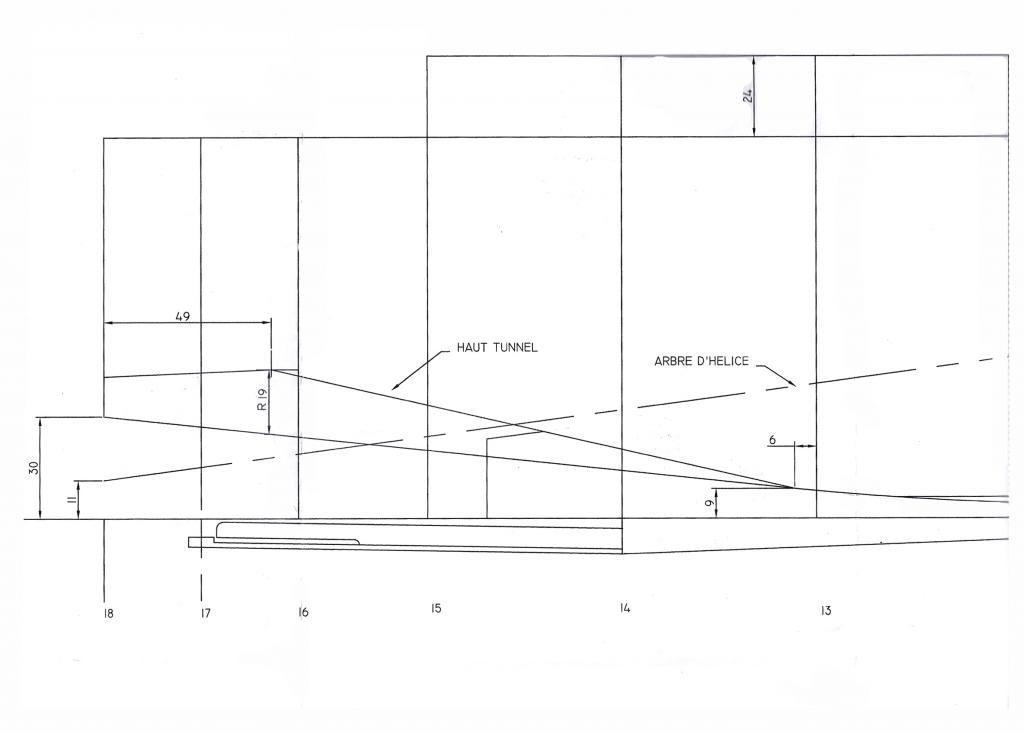

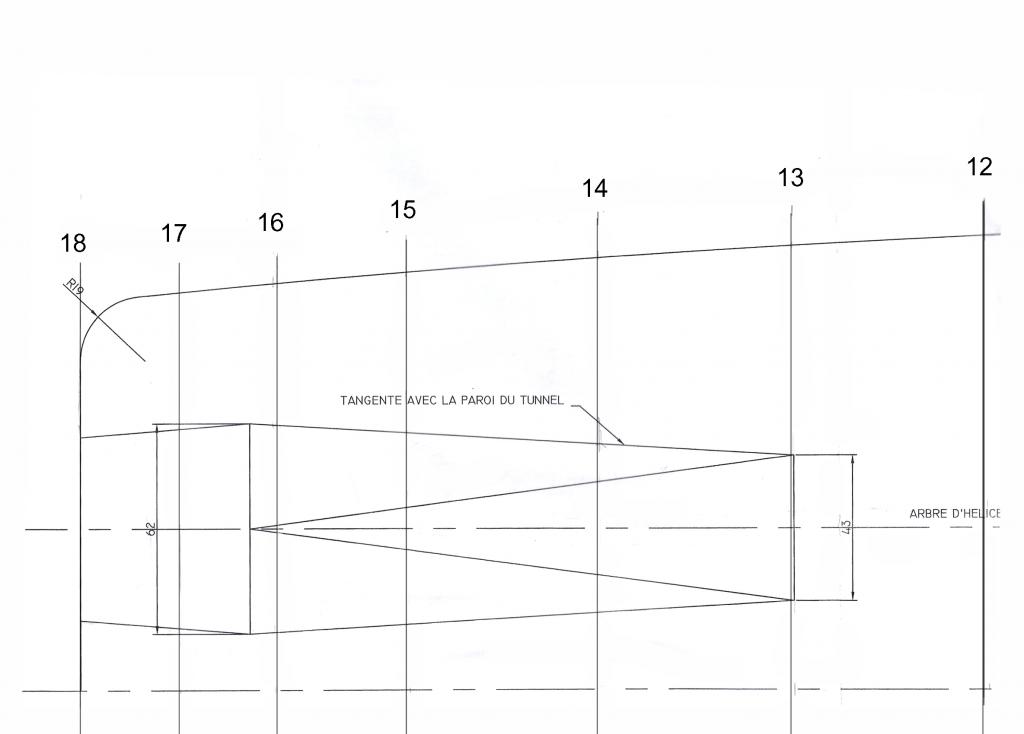

Vues AR partielles:





Je ne dispose pas pour le moment des dessins des superstructures de la barge, mais en attend certains, si ceux ci sont corrects je les ferais parvenir à la suite des
dessins des couples.

Pour la longueur de la coque, je ne peux pas en faie parvenir un dessin à l'échelle 1/16 !!! mais je donne l'indication chiffrée :

Longueur de la coque proprement dite à partir du tableau AR à l'AV: 1018 mm ( sans l'extension du pavois )

Largeur de la coque proprement dite: 265 mm ( sans les 2 préceintes en 1/4 de rond )

Je pense réaliser cette barge comme j'ai déjà fit pour le Richelieu: une forme en bois sur couples et quille, puis un moule en stratifié polyester, puis la coque définitive en stratifié, idem pour la cuve. Ve les formes, le démoulage n'est pas problématique !

La porte, probablement en tôle laiton 3/10e , tubes et profilés; pavois en carte plastique 1mm.

J'ai vu que Sturm employait de la carte plastique stiée "grain de riz " pour la partie pont, et j'aimerais savoir ou il se l'ai procurré ?

Au travail !

Salutations.

Boris




Bonsoir,

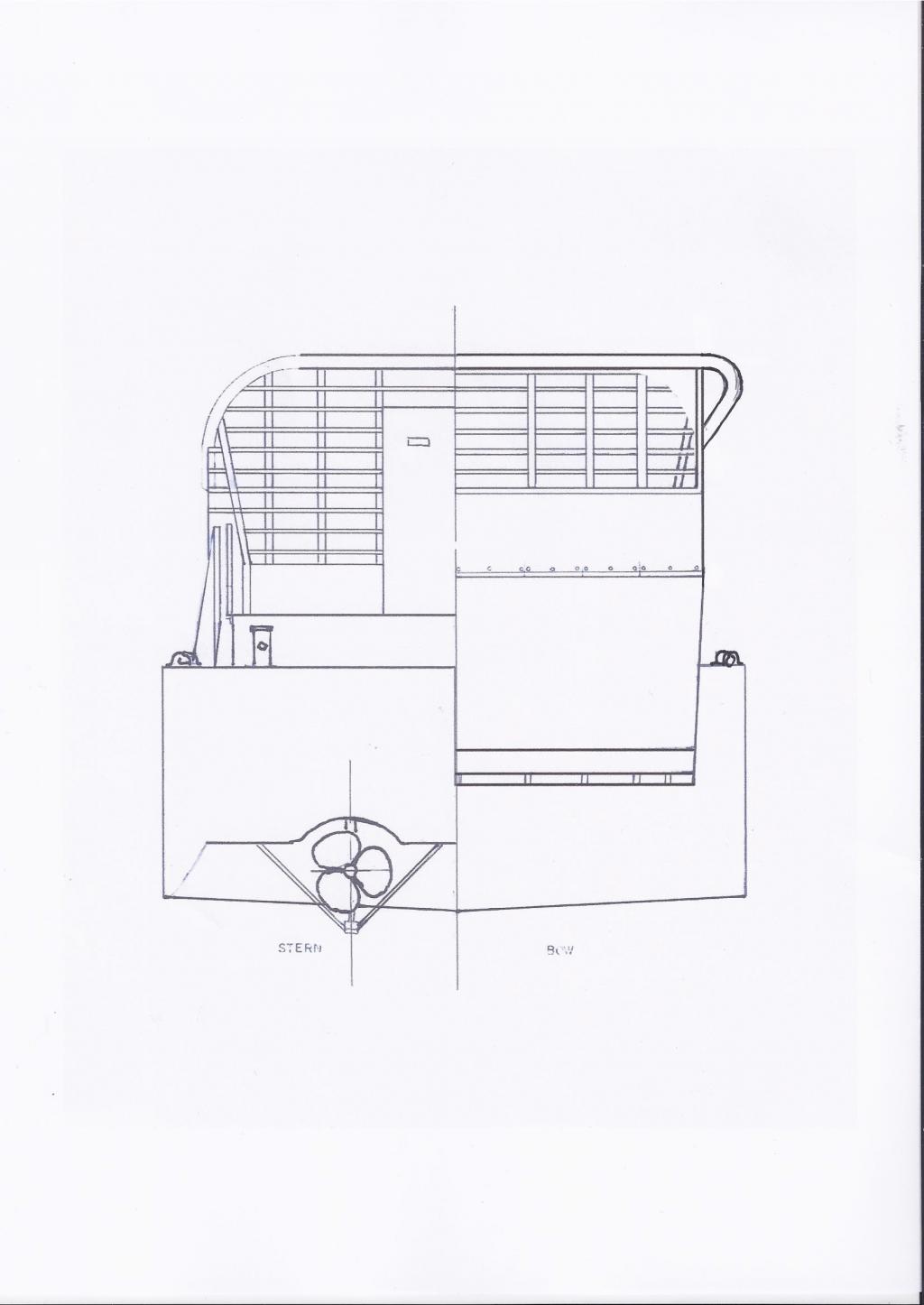

LCM 6 suite vue AV et AR :

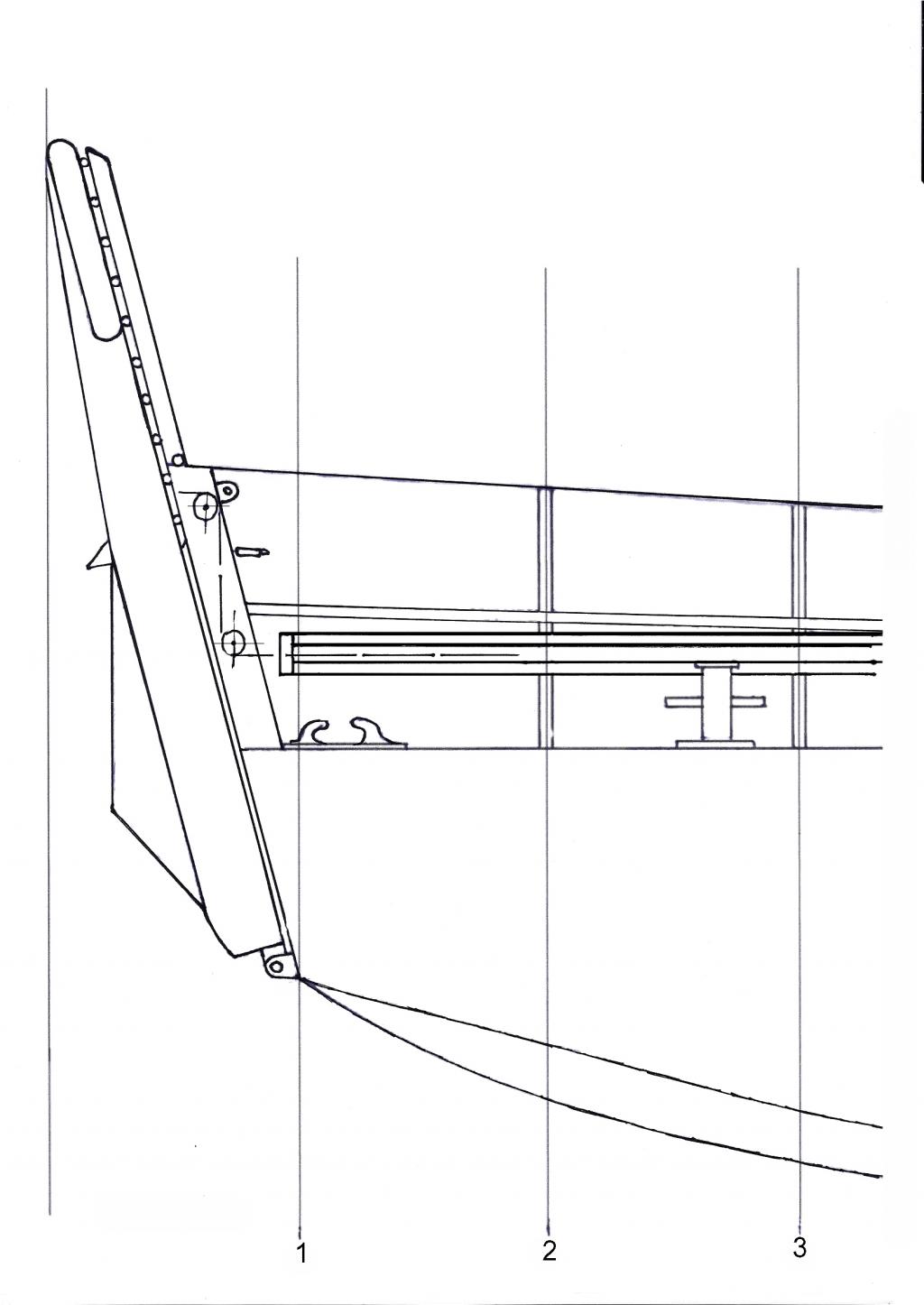

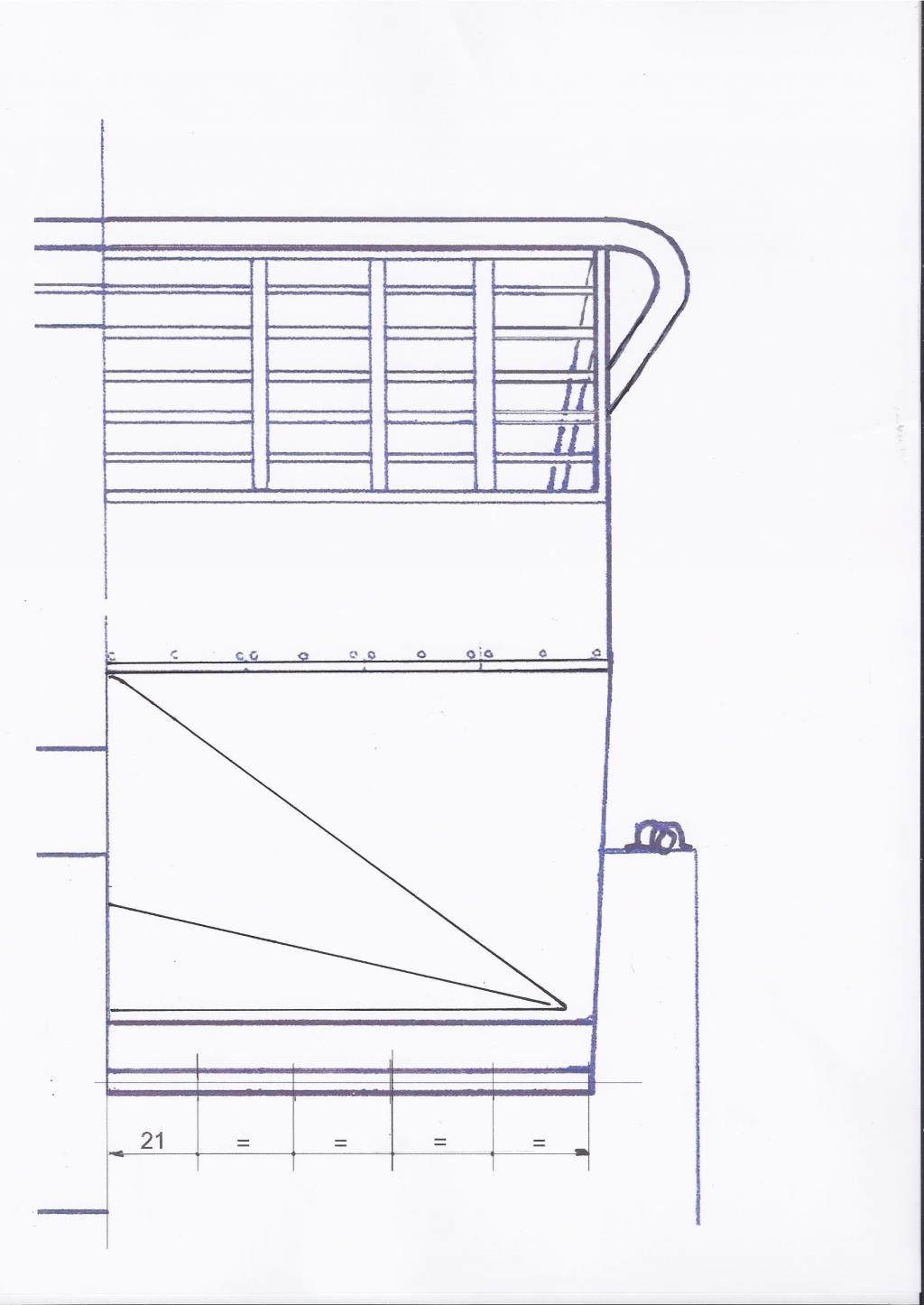

Porte vue de face :



Porte vue du coté babord :



Allez, au travail !

Salutations.

Boris

P.S. je rappèlle que tous les plans sont à l'échelle 1/16e, il n'y a plus qu'à les coller sur du contre plaqué pour découper les couples !
Posté le: Hier à 18:46 Sujet du message: LANDING CRAFT MECANIZED TYPE 6

Bonsoir,

LCM 6 suite vue AV et AR :



Porte vue de face :



Porte vue du coté babord :



Allez, au travail !

Salutations.

Boris

P.S. je rappèlle que tous les plans sont à l'échelle 1/16e, il n'y a plus qu'à les coller sur du contre plaqué pour découper les couples !

Dim 14 Juil - 06:36 (2013) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message M 10 Tank Destroyer Wolverine Répondre en citant
Ca promet une sacree bete Shocked , vivement la suite Okay

_________________
vae victis
Dim 14 Juil - 08:29 (2013)
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message M 10 Tank Destroyer Wolverine Répondre en citant
je rajoute le plan général avec les caractéristiques de la barge :



Avec les précédents dessins cela permet de faire la coque et le cuvelage intérieur.

Pour les éléments de pont et accastillage, se référer aux photos, ne pas oublier que la porte est lourde et qu'un dispositif de mouflage avec une poulie courait
dans le rail latéral situé sur bâbord.

Salutations.

Boris
Dim 14 Juil - 09:14 (2013) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message M 10 Tank Destroyer Wolverine Répondre en citant
Merci Okay

_________________
vae victis
Lun 15 Juil - 07:20 (2013)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message M 10 Tank Destroyer Wolverine Répondre en citant
Woah!
Il y a du niveau!

_________________
Se reconstruit doucement mais sûrement.
Lun 15 Juil - 17:09 (2013) Visiter le site web du posteur
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message M 10 Tank Destroyer Wolverine Répondre en citant
Bonjour,

M 10 Tank destroyer et Panther en vidéo :



Salutations.

Boris





Ven 6 Sep - 08:08 (2013) Visiter le site web du posteur
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message M 10 Tank Destroyer Wolverine Répondre en citant
Sympa comme tout!
Ca donne bien envie de se monter un tagazou et de rejoindre la communauté RC-panzer.

_________________
Se reconstruit doucement mais sûrement.
Ven 13 Sep - 16:45 (2013) Visiter le site web du posteur
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message M 10 Tank Destroyer Wolverine Répondre en citant
Bonsoir,

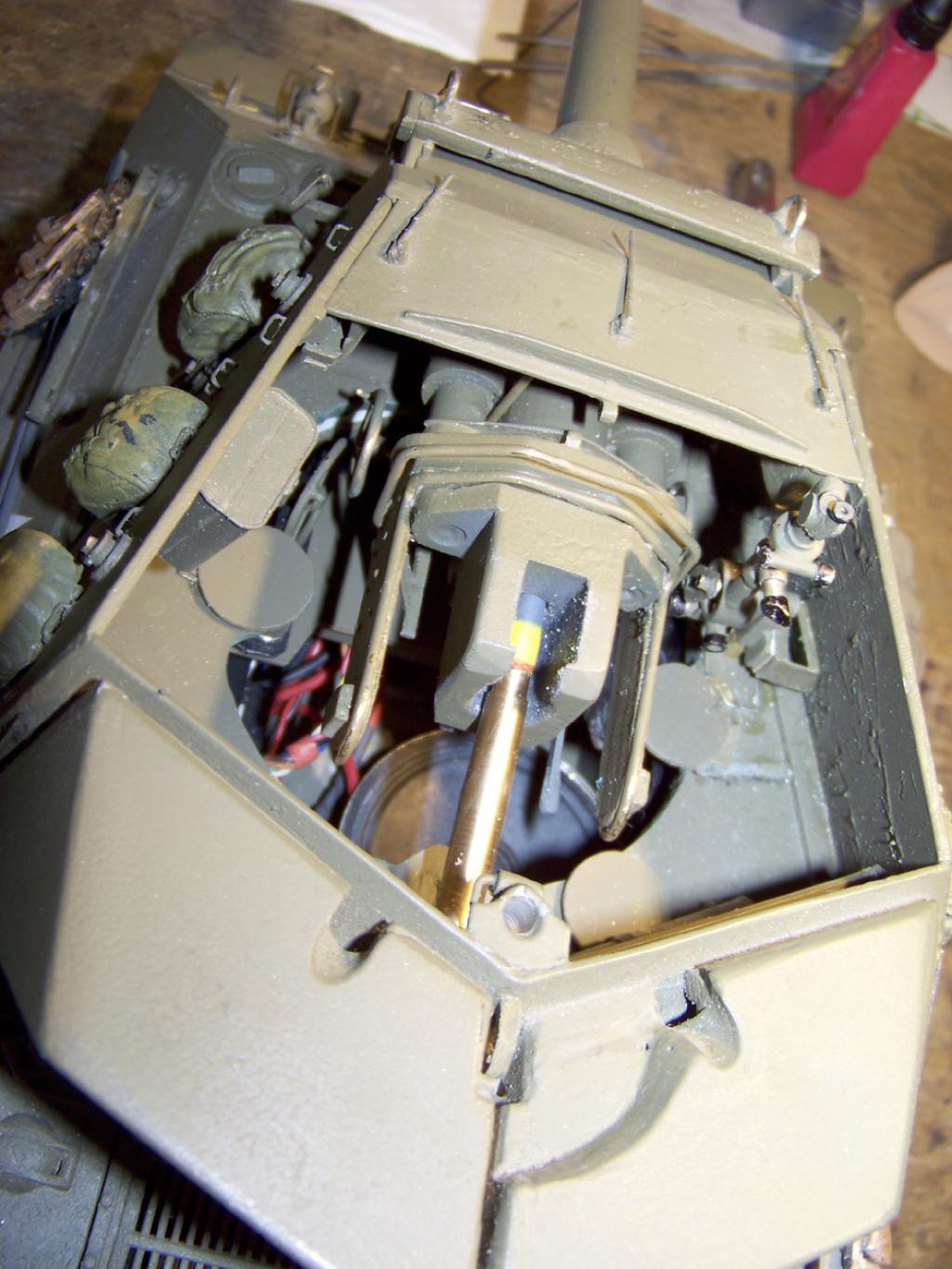

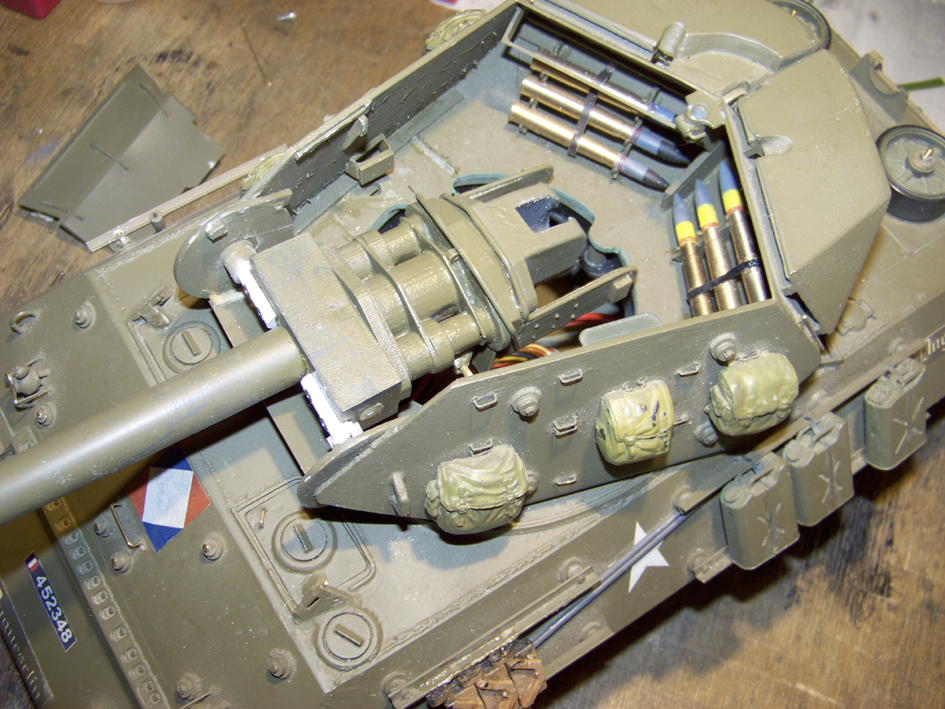

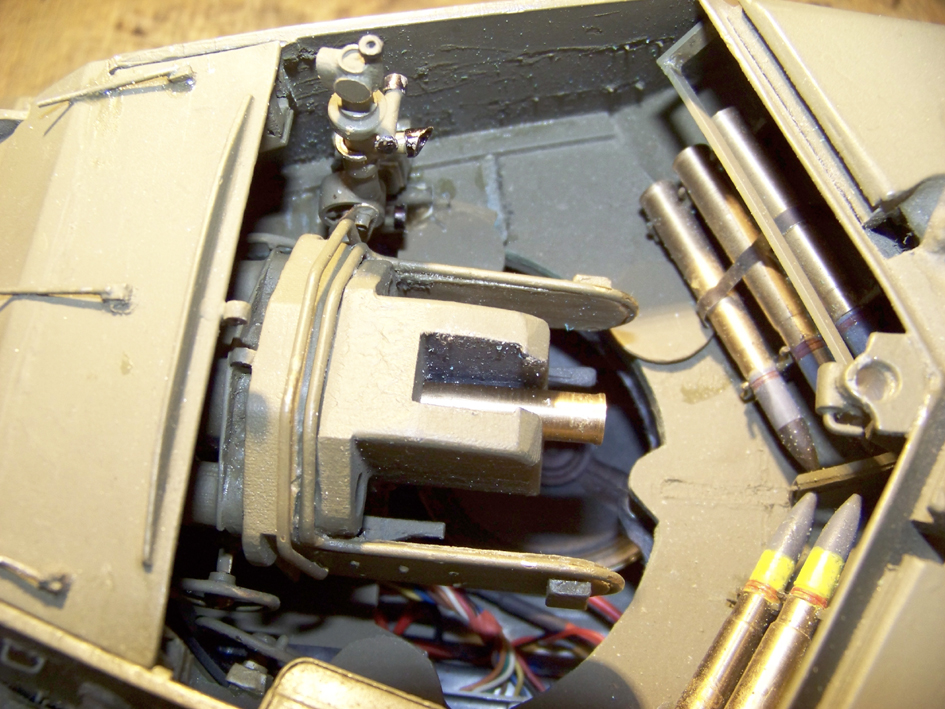

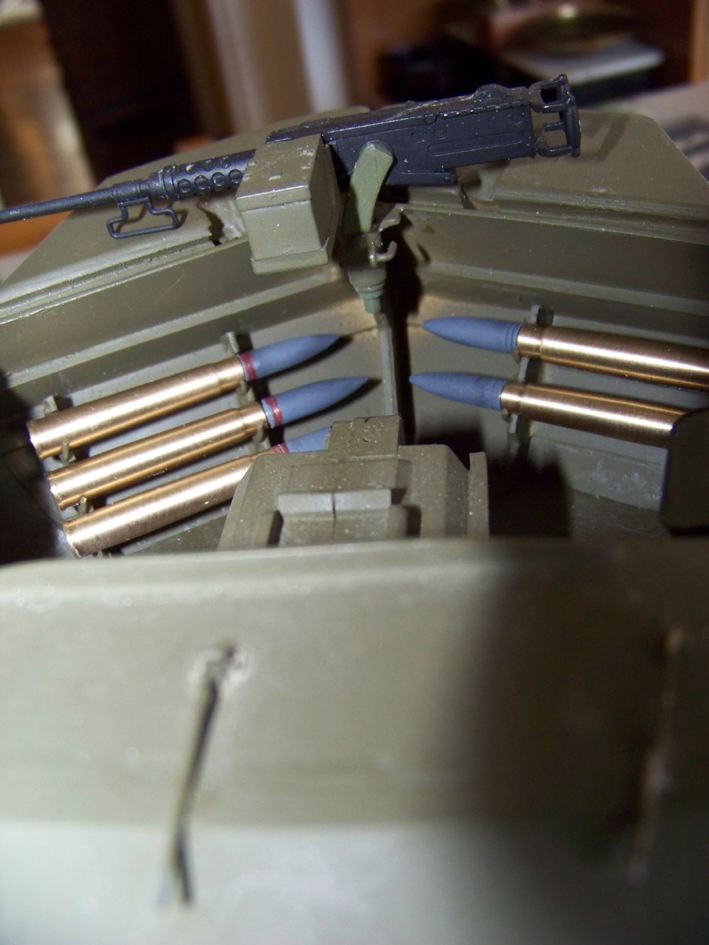

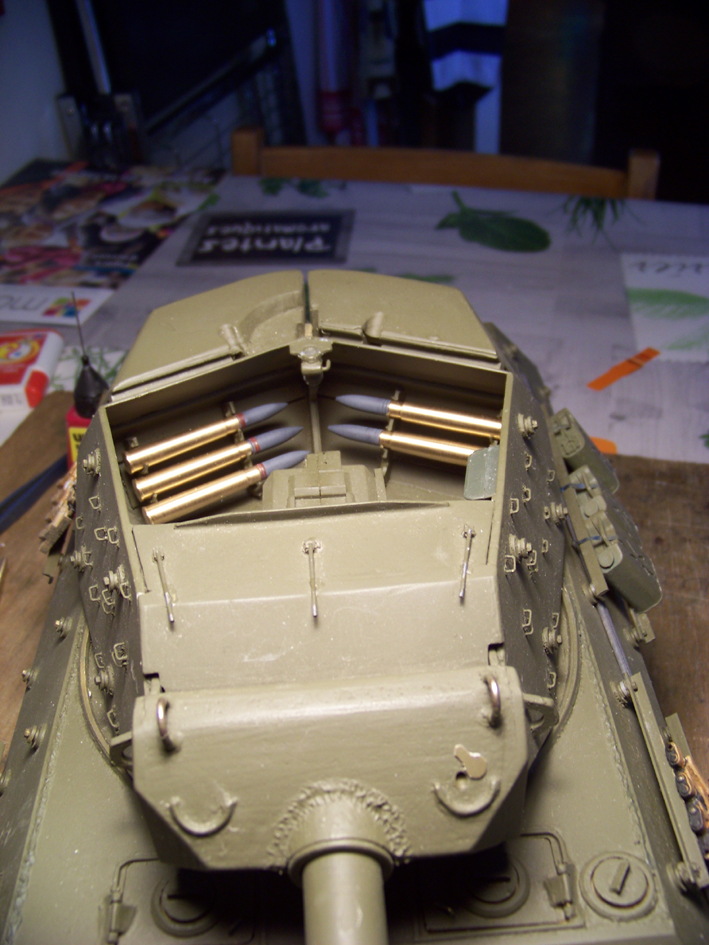

petite avancée sur le M10 TD : les munitions sont en place sur les racks de tourelle :







Il manque une munition que je n'ai pas encore mis en place, je la réserve pour en faire un moulage pour
les futurs M10 actuellement en chantier.

Salutations.
Sam 29 Mar - 19:44 (2014) Visiter le site web du posteur
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message M 10 Tank Destroyer Wolverine Répondre en citant
Bonjour,

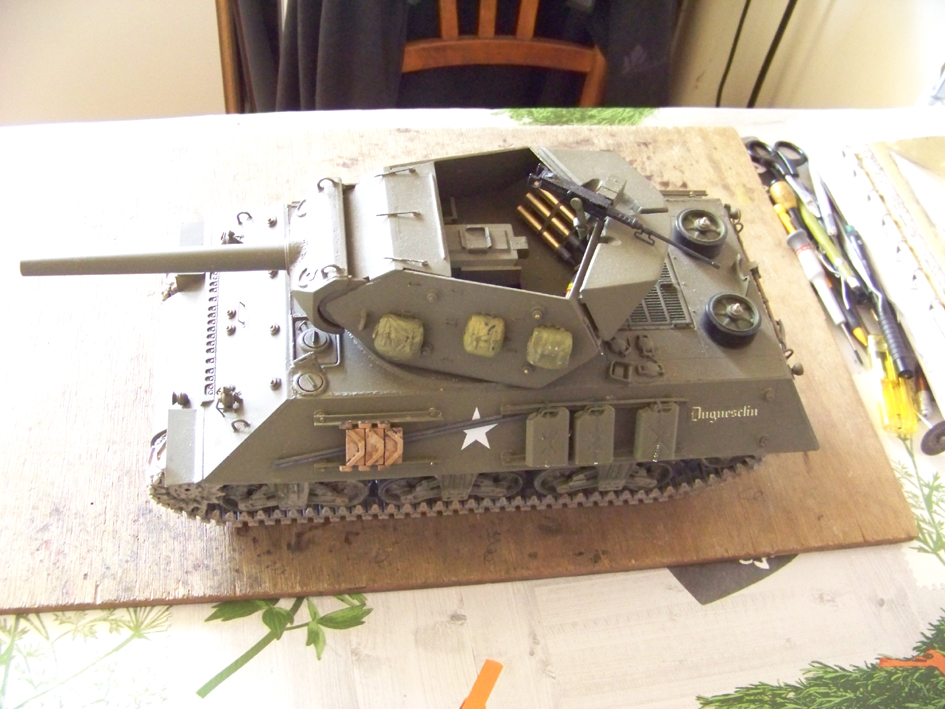

bien longtemps sans donner de nouvelles informations, ci dessous le M10 avec son plein de munitions et les paquetages :









A bientôt avec des nouveautés.

Boris
Mar 1 Sep - 10:35 (2015) Visiter le site web du posteur
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message M 10 Tank Destroyer Wolverine Répondre en citant

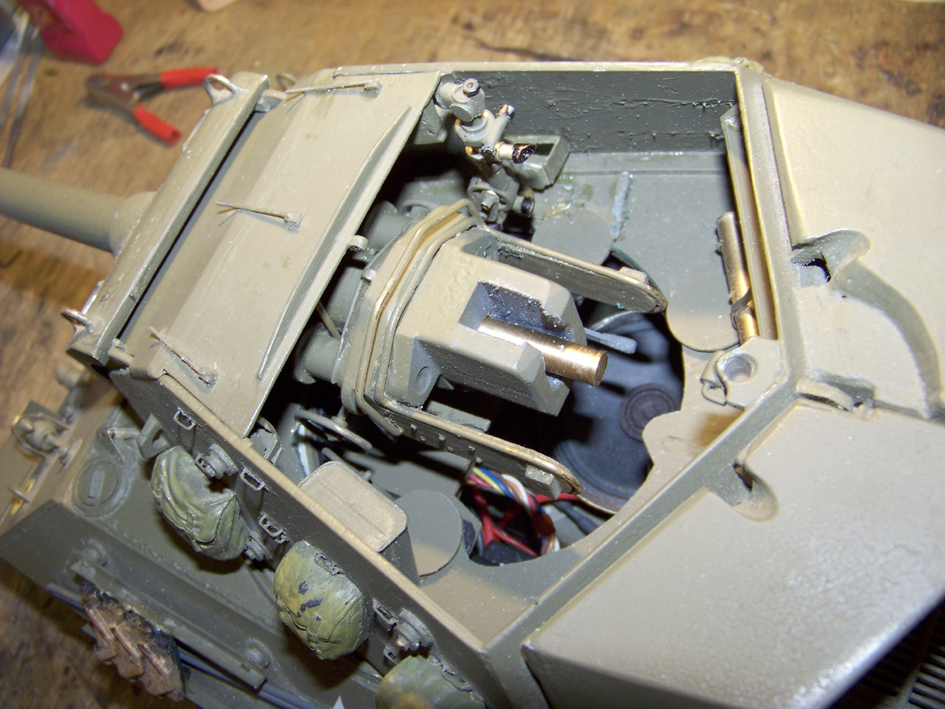

Bonjour,

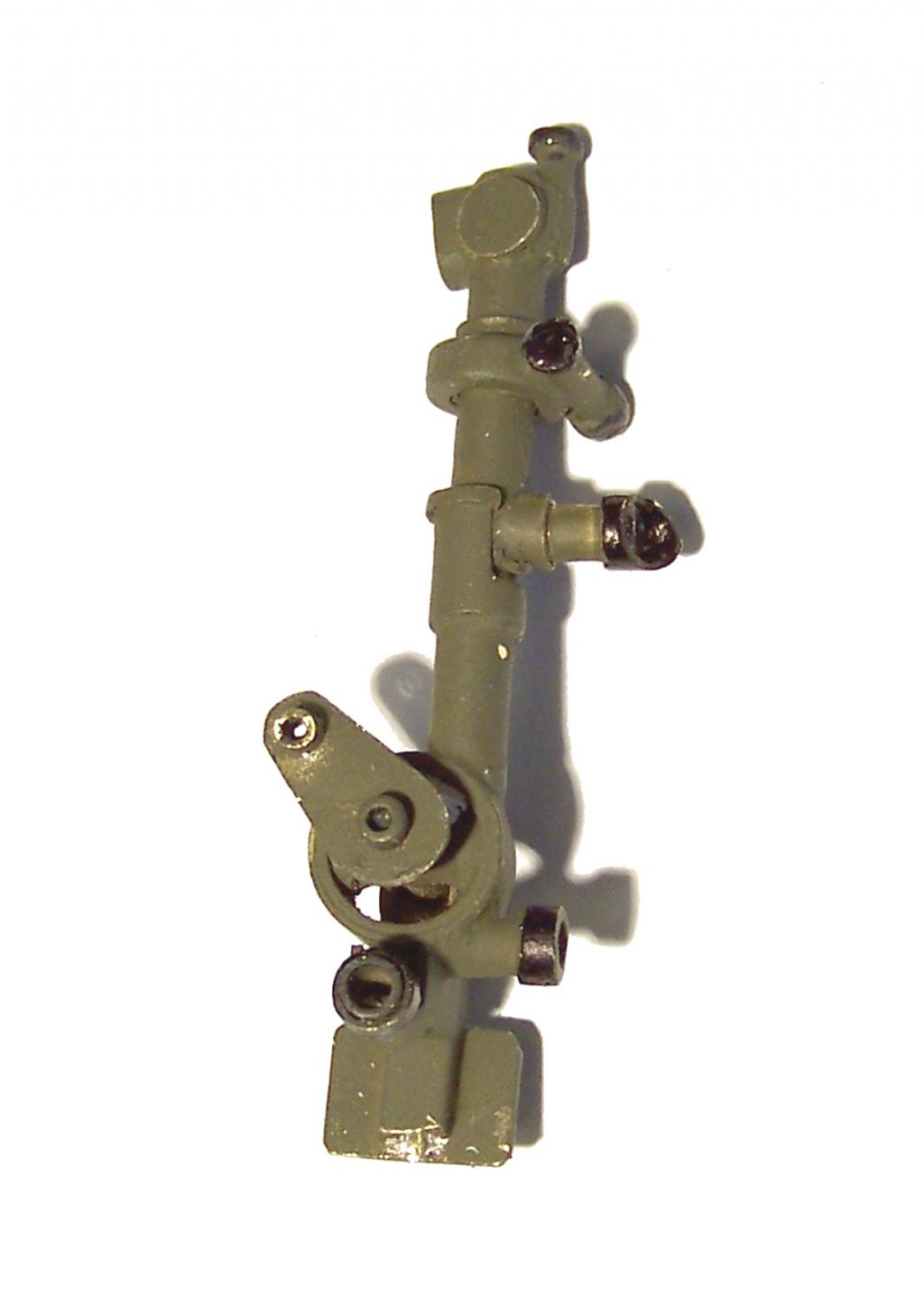

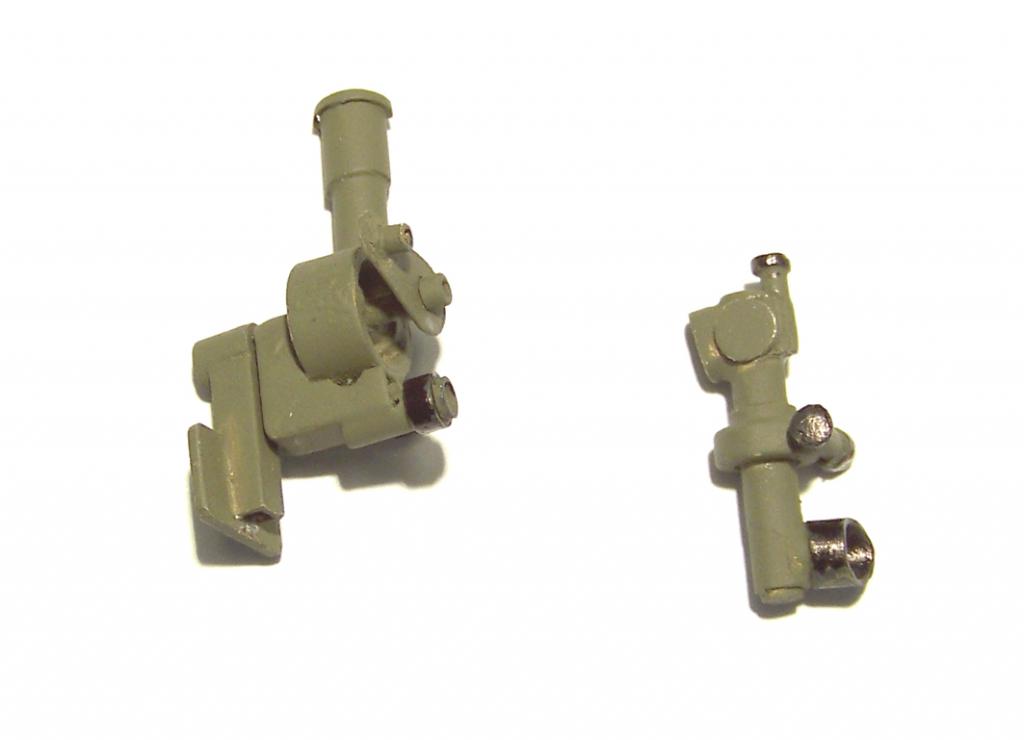

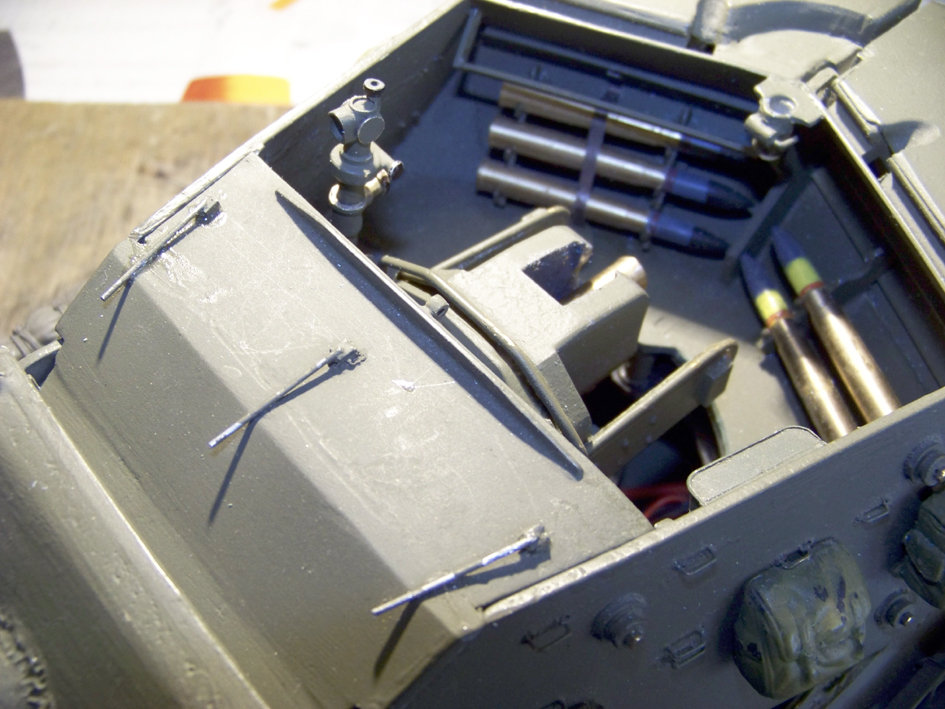

Réinstallation complète de la tourelle par la suppression de la culasse HENG lONG pour la culasse du canon M7 ( Gilles ),
avec ajout des volants de pointage, de la vis de commande en élévation ( factice ),du système d'élévation du canon
( servo situé sous la couronne d'entrainement en rotation de la tourelle ), des strapontins ( reste à les couvrir des coussins )

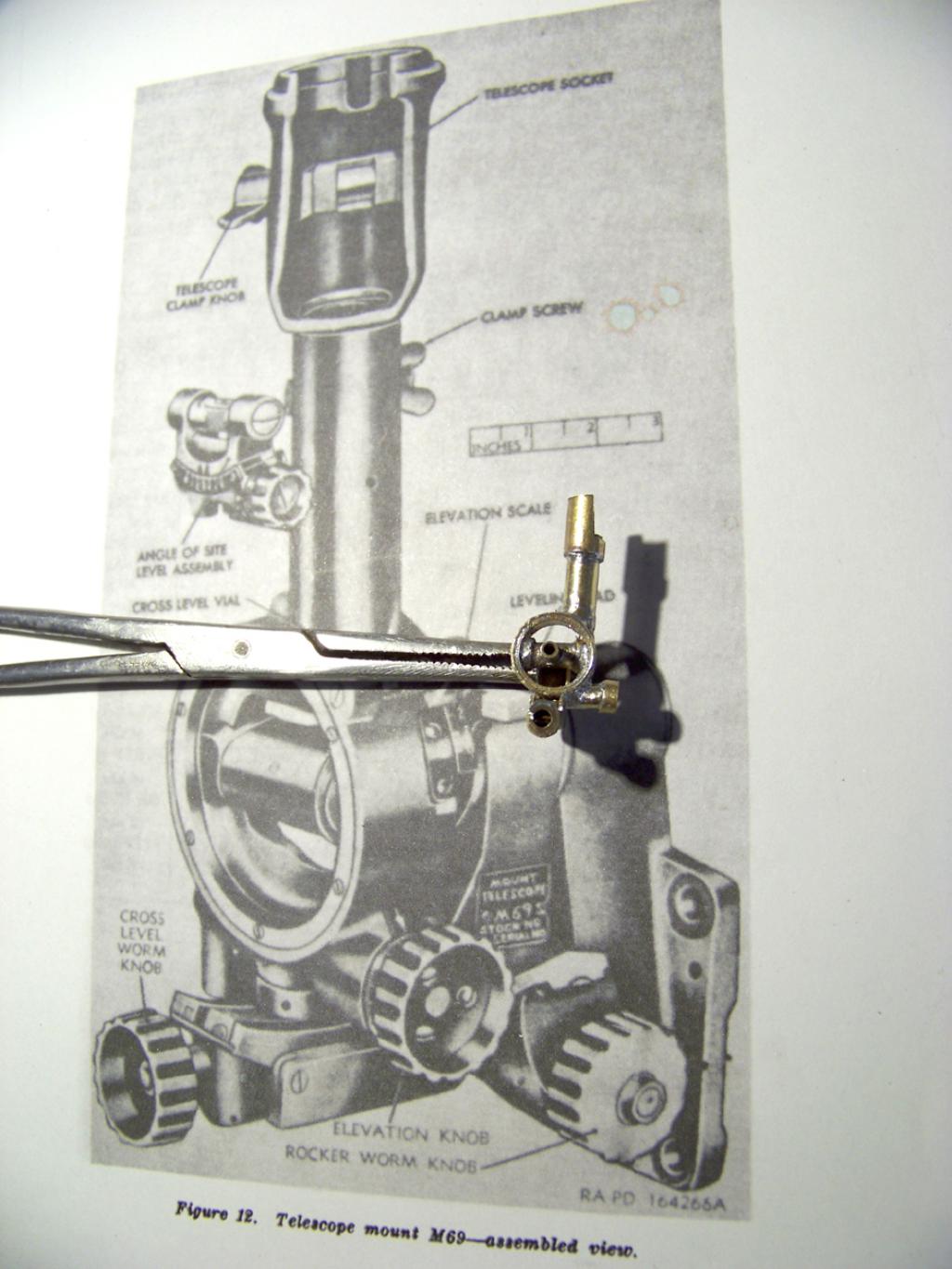

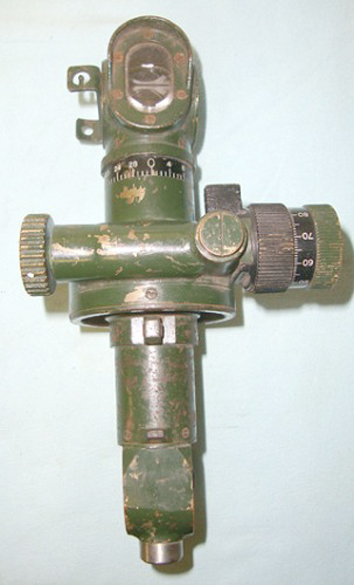

et pour finir du système de visée, quelque peu complexe !























Boris
Sam 26 Sep - 12:05 (2015) Visiter le site web du posteur
