Bonsoir,

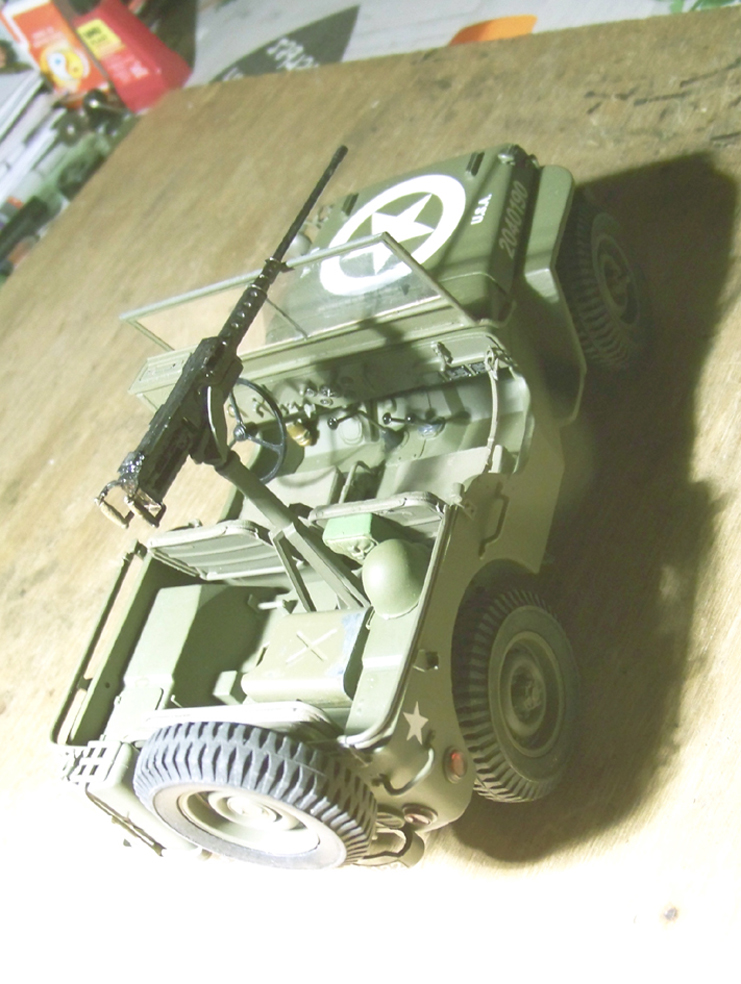

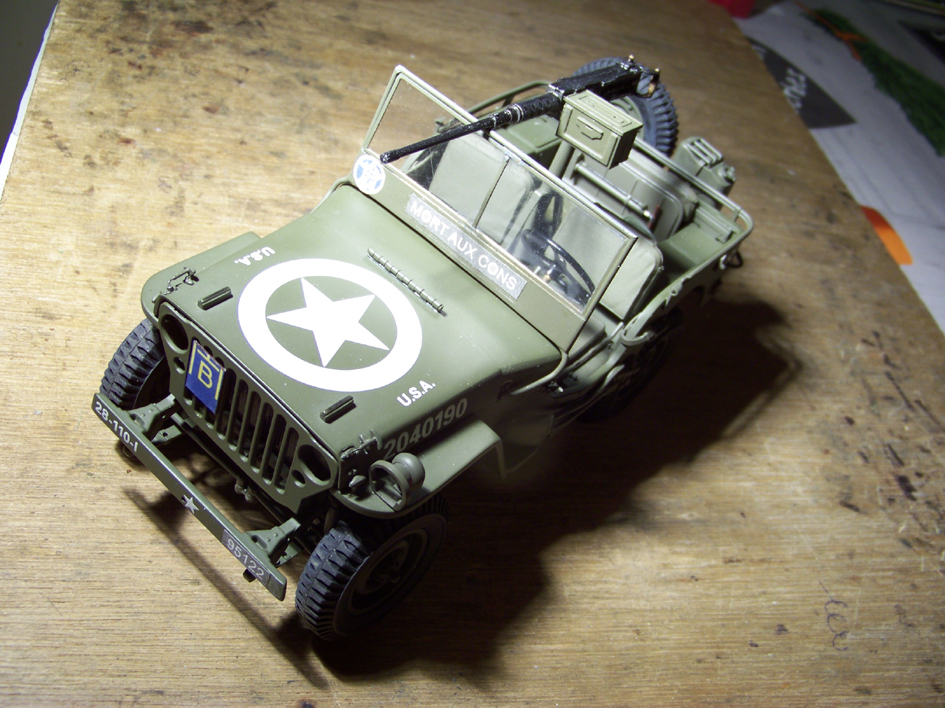

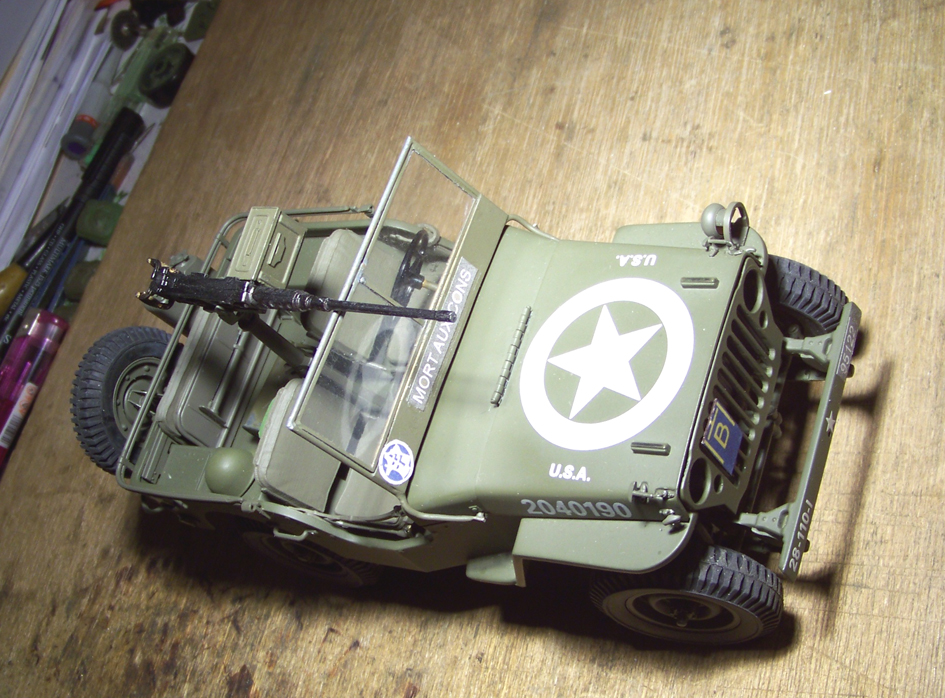

m'étant procuré à petit prix une Jeep Danbury, mais sans pare brise ni rétroviseur, j'ai entrepris de refaire un pare brise et voici le résultat :











Reste à mettre en place les essuie glaces et les compas de relevage des vitrages.

Puis, un jour, la motoriser  ! ! !

Salutations.

Boris
Lun 11 Nov - 09:08 (2013) Visiter le site web du posteur
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Lun 11 Nov - 09:08 (2013)
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message Jeep Danbury 1/16e Répondre en citant
Bonsoir,

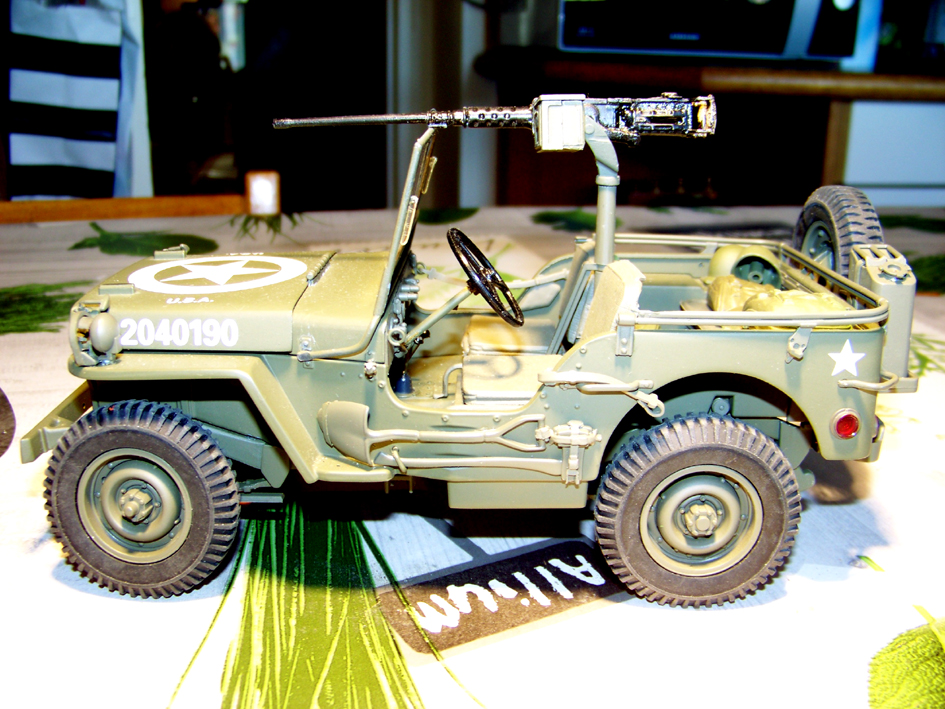

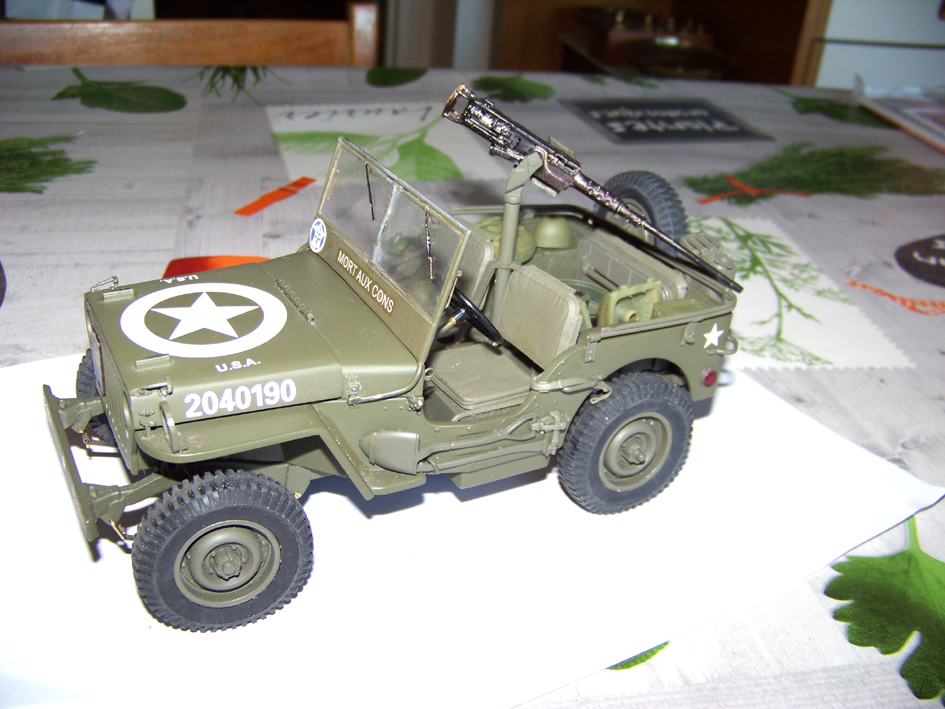

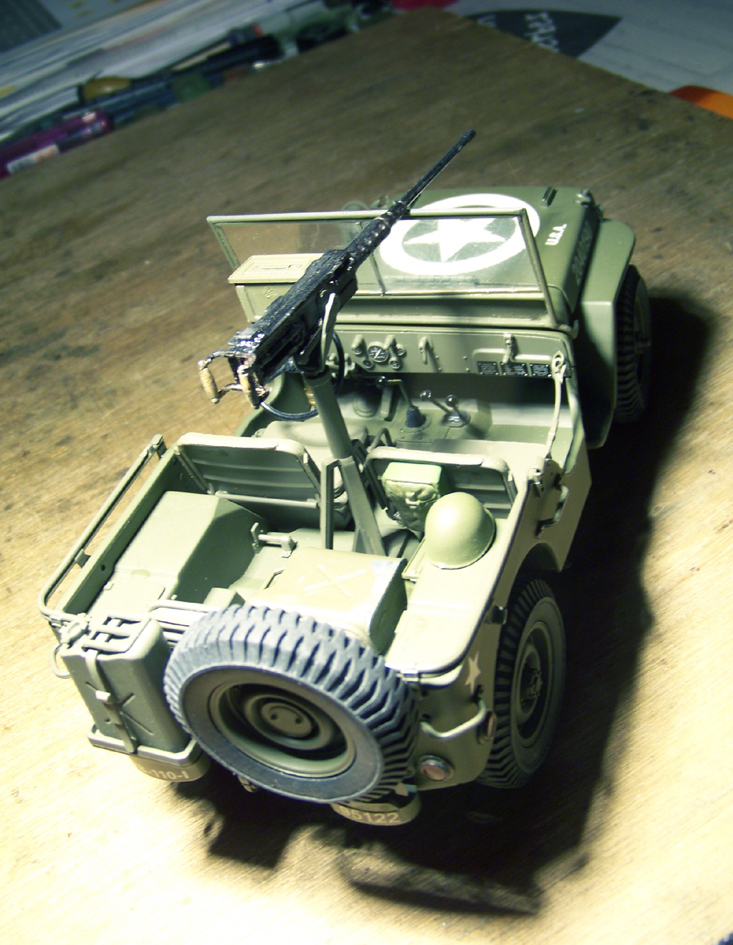

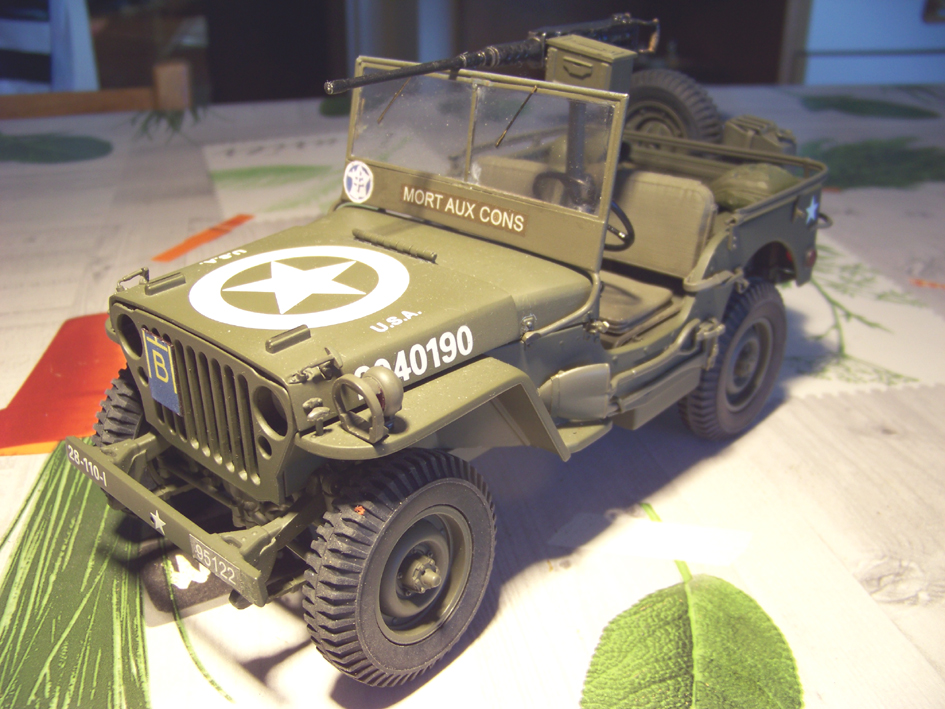

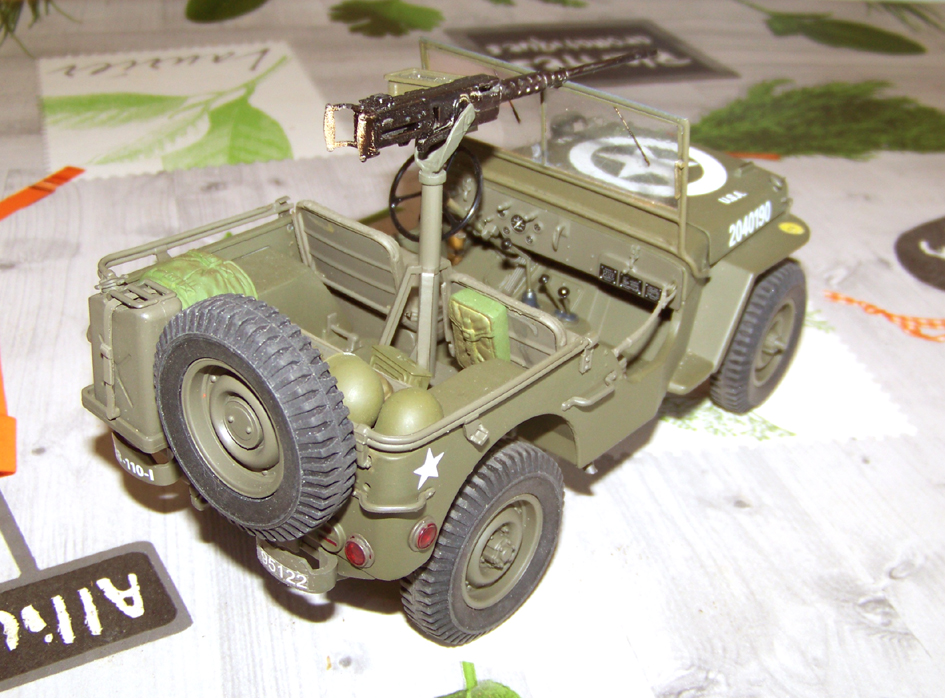

quelques images de plus avec les essuie glaces et les compas des glaces de pare brise.







Salutations.

Boris
Mer 13 Nov - 19:44 (2013) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Jeep Danbury 1/16e Répondre en citant
Elle est magnifique !

_________________
vae victis
Sam 16 Nov - 14:33 (2013)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Jeep Danbury 1/16e Répondre en citant
Ah! La première jeep française à entrer dans Paris!

Beau montage!

_________________
Se reconstruit doucement mais sûrement.
Jeu 28 Nov - 16:38 (2013) Visiter le site web du posteur
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message Jeep Danbury 1/16e Répondre en citant
Bonsoir,

reste maintenant à la motoriser !

Salutations.

Boris
Jeu 28 Nov - 18:34 (2013) Visiter le site web du posteur
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message Jeep Danbury 1/16e Répondre en citant
Bonjour,

j'ai entrepris la motorisation de ma Jeep Danbury :

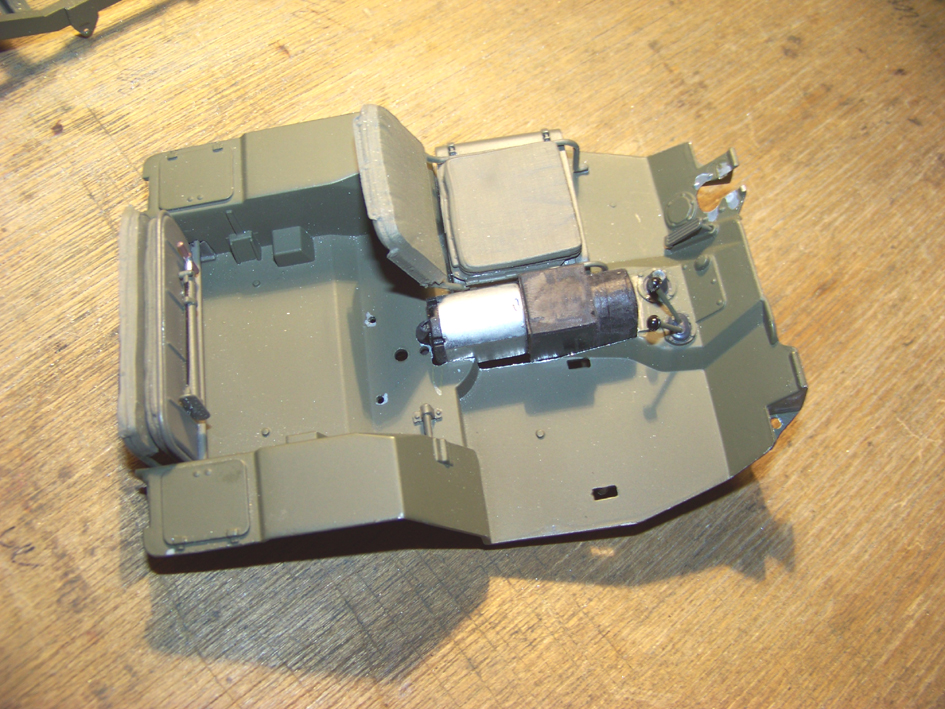

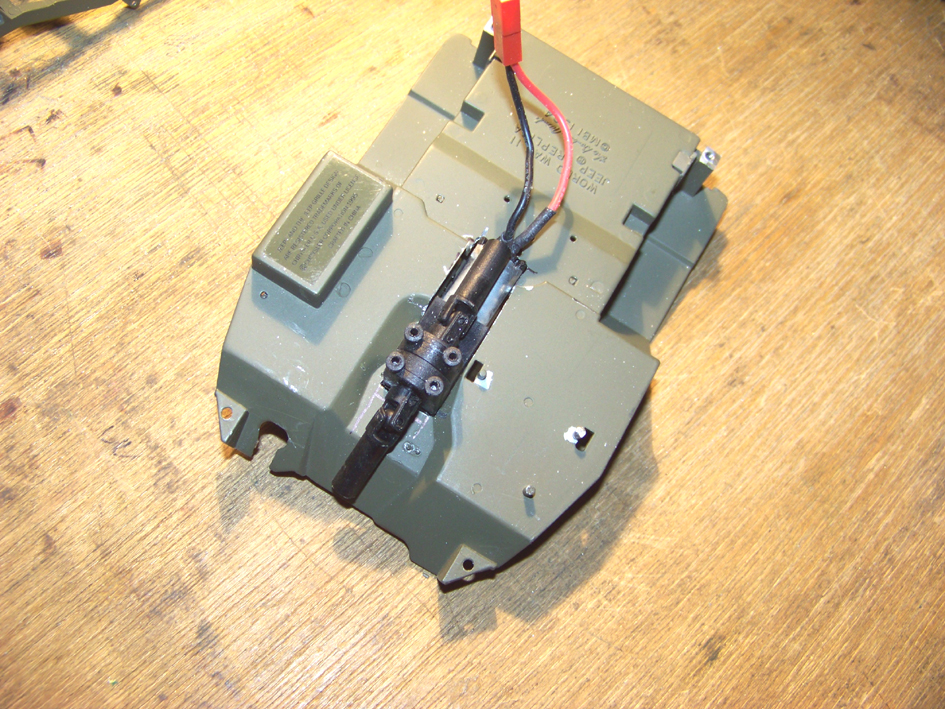

Découpe du fond de caisse pour loger le moteur et la boite ( origine Sumo 4x4 crawler ).

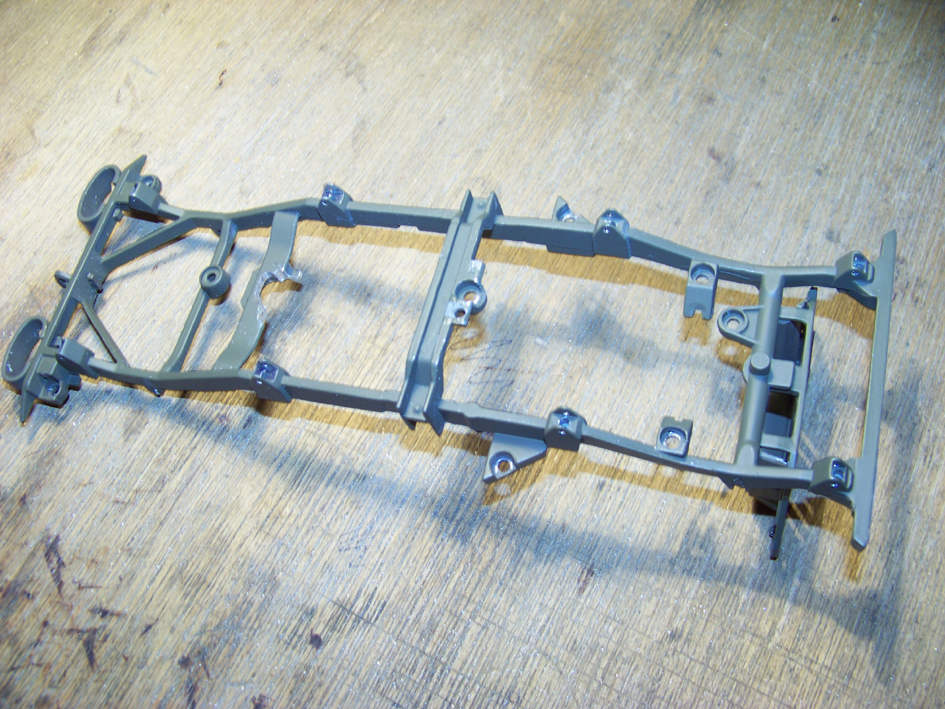

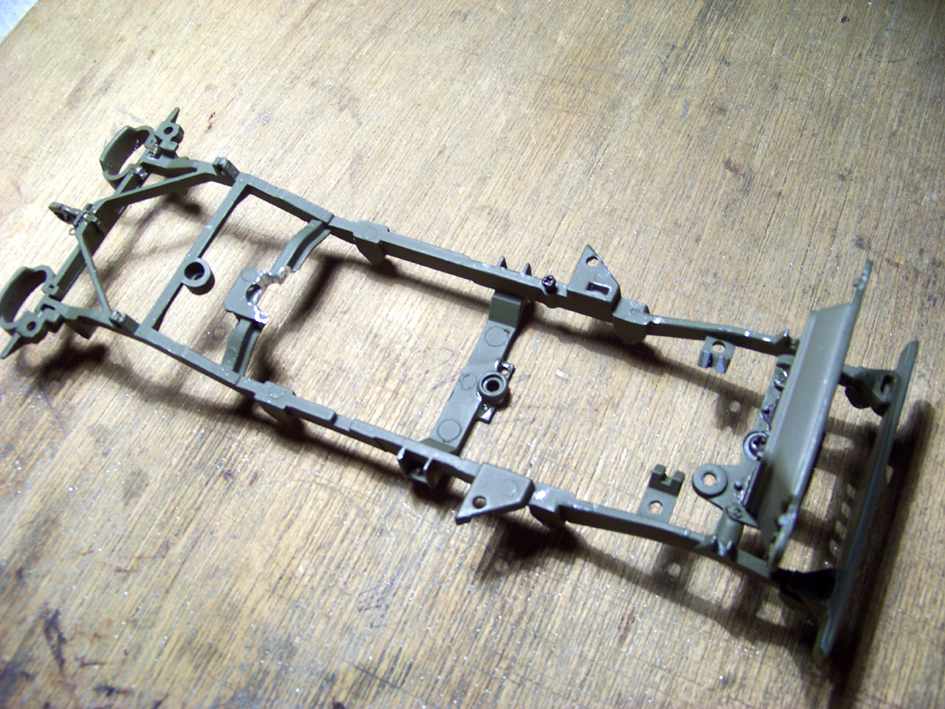

Modification de la traverse centrale arrière du châssis pour le passage des câbles d'alimentation moteur.

Perçage des attaches de ressorts de suspension.

Refabriquer les ressorts à lames, ceux que j'ai déjà fait sont trop courts de 1,5 mm !

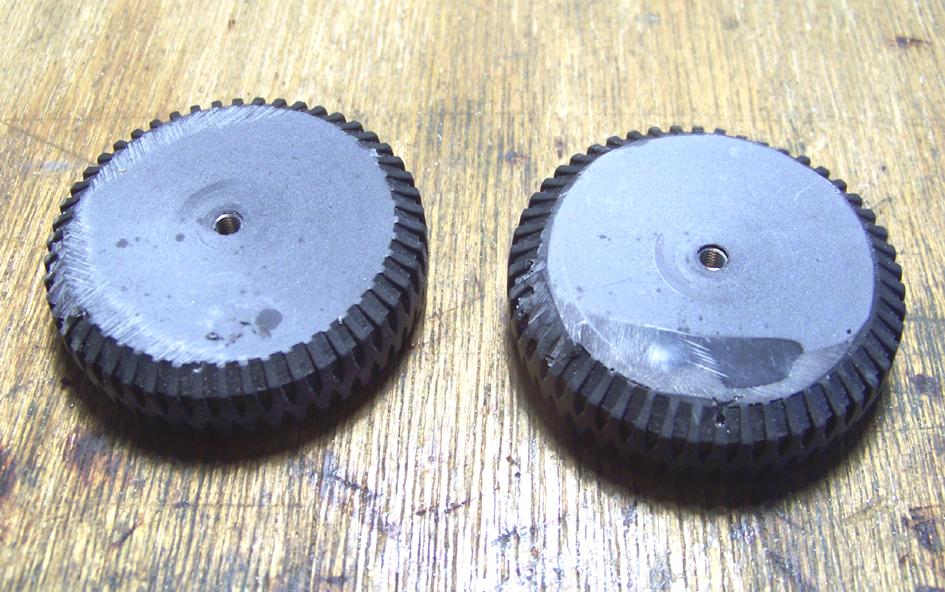

Ci dessous les roues de la future remorque 1/4 ton de la Jeep avec les filetages Helicoïl rapportés :




suite de la motorisation :

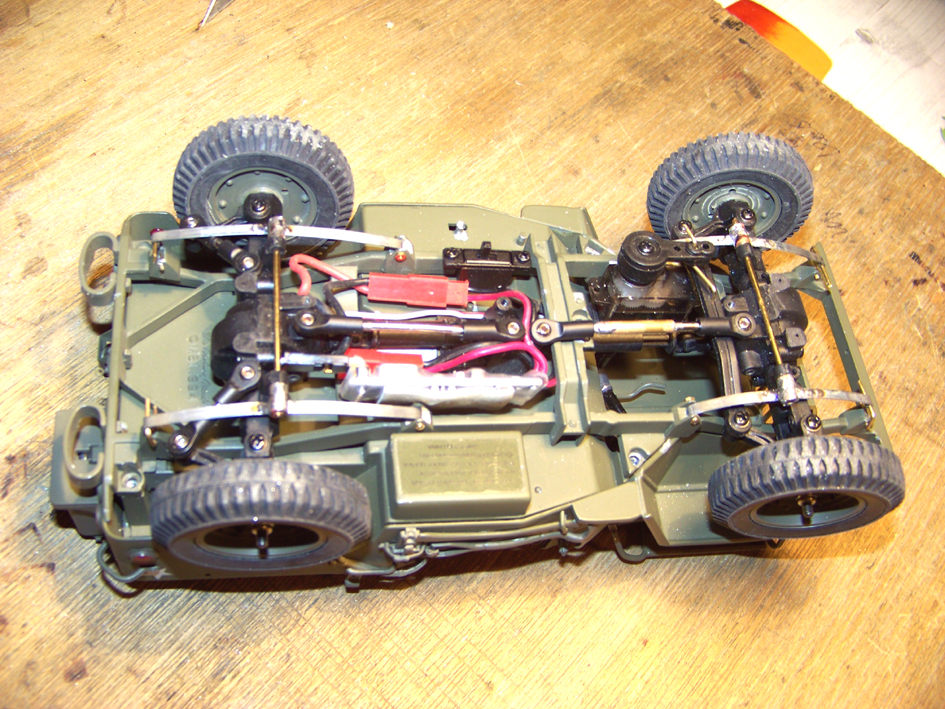

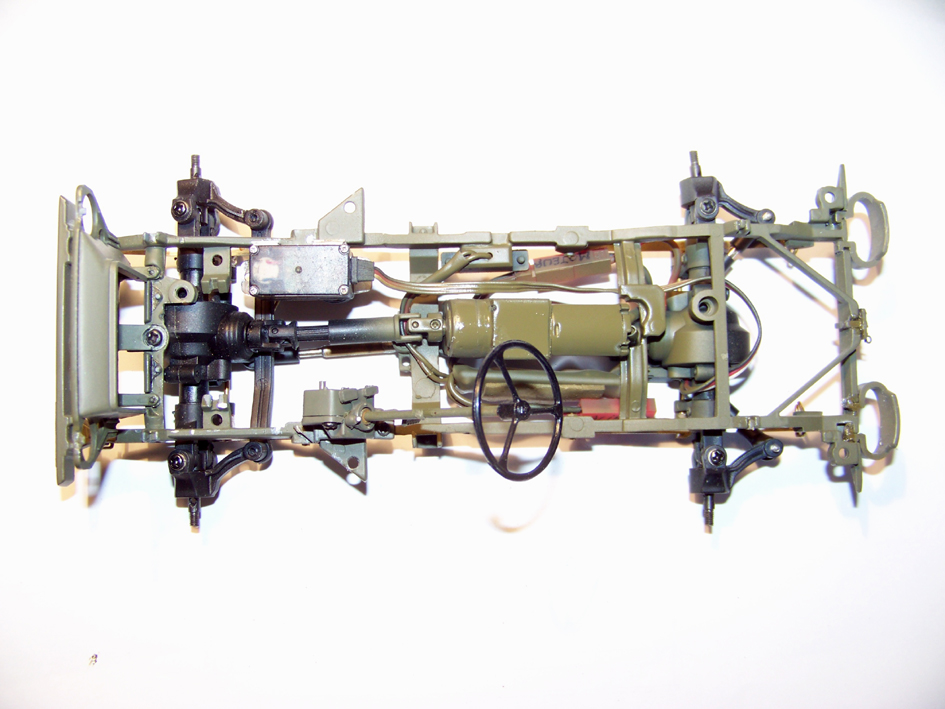

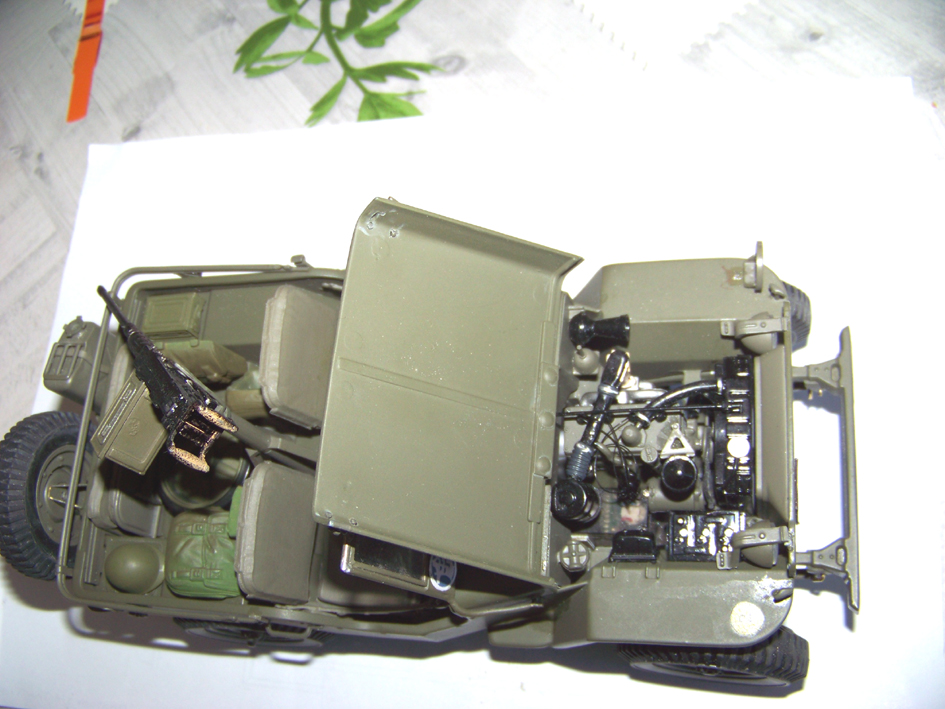

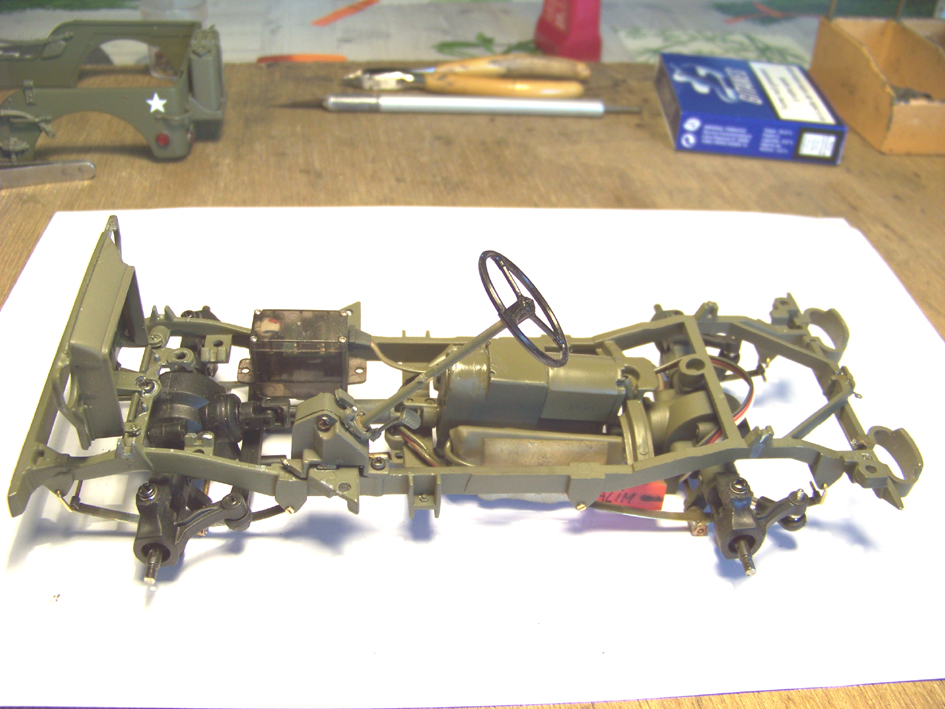

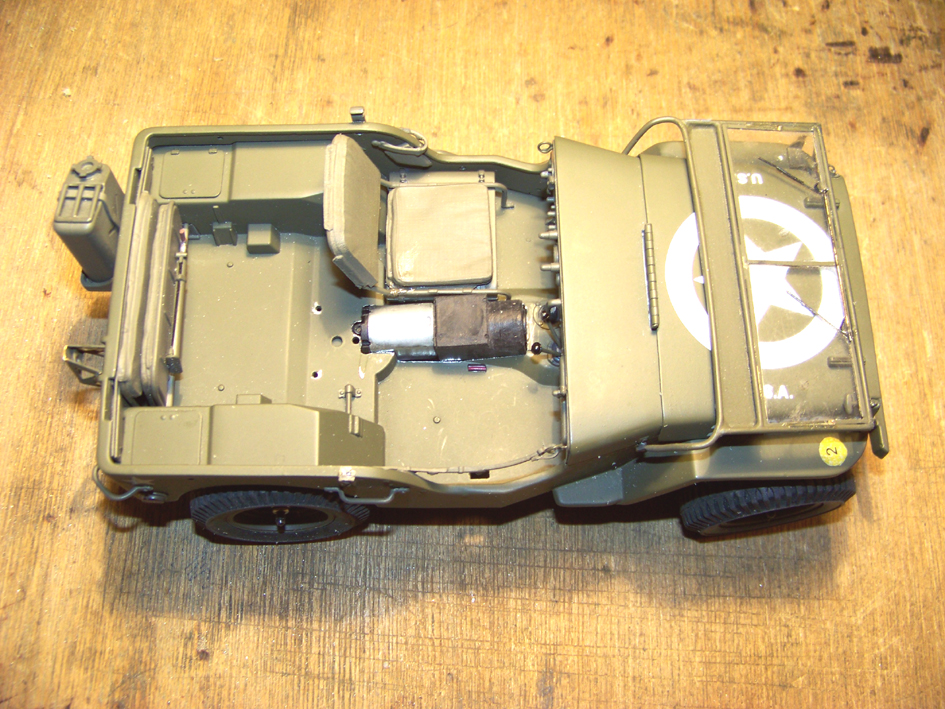

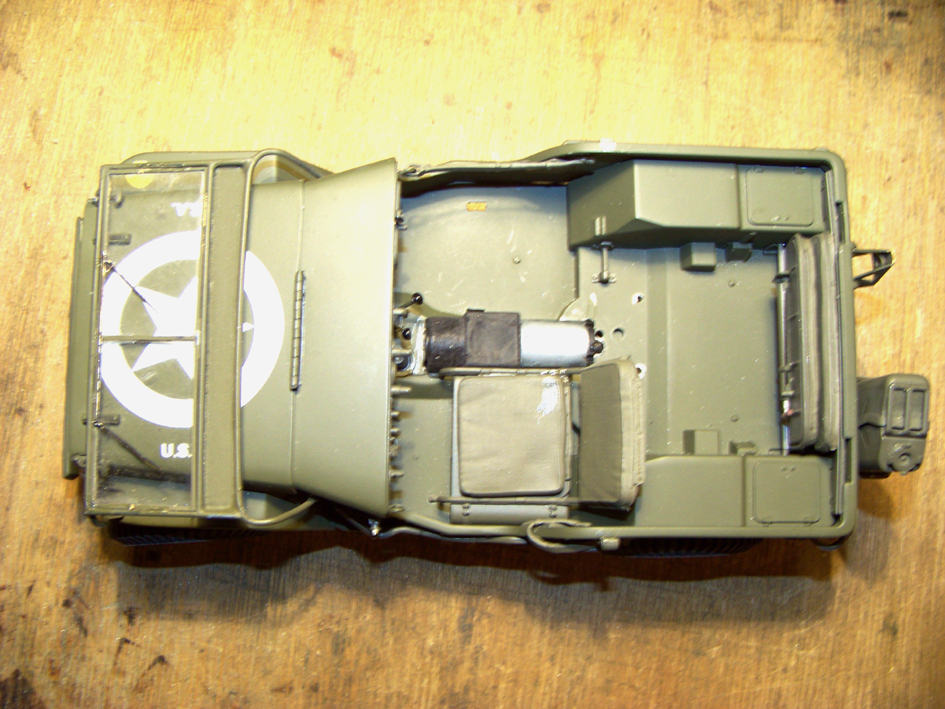

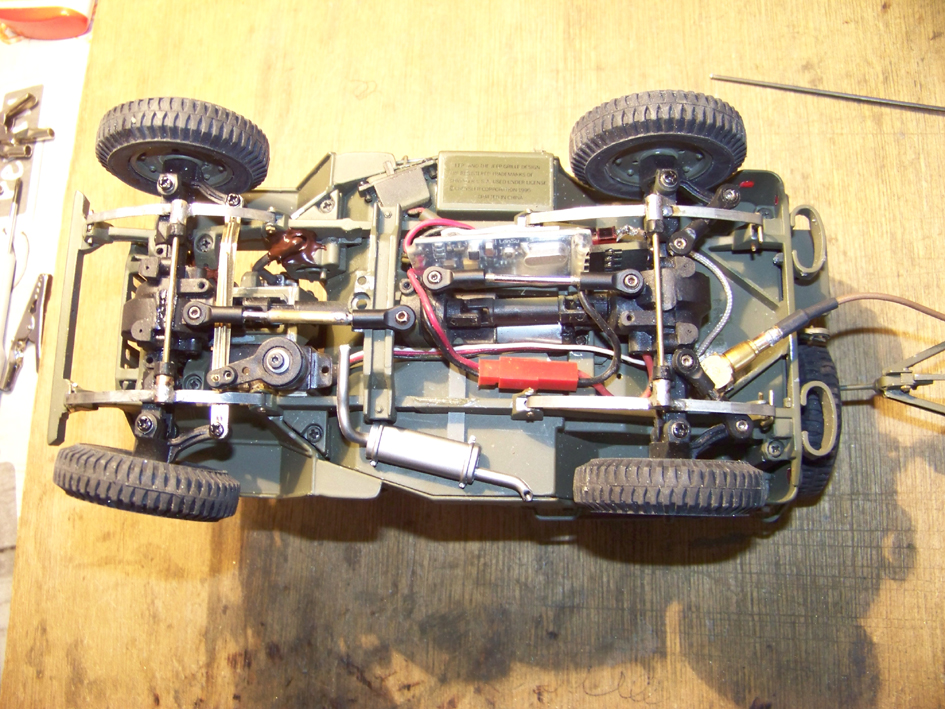

Ci dessous quelques photos permettant de voir l'organisation des éléments de motorisation, de la radio et du servo de direction.

J'ai aussi raccourci les extrémités des axes de roues de façon à ce que les moyeux de roues Danbury puissent être montés.

La solution de loger une batterie sus le capot moteur implique malheureusement de supprimer le moteur factice de Danbury,
j'ai donc opté pour la solution des batteries dans la remorque, par contre cela implique deux fils, il n'est malheureusement pas
possible de compter sur la masse métallique de la jeep, le crochet d'attelage est collé sue la structure et donc pas de contact franc
possible.






Suite à venir.

Salutations.

Boris
Mer 18 Déc - 09:39 (2013) Visiter le site web du posteur
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message Jeep Danbury 1/16e Répondre en citant
Bonjour,

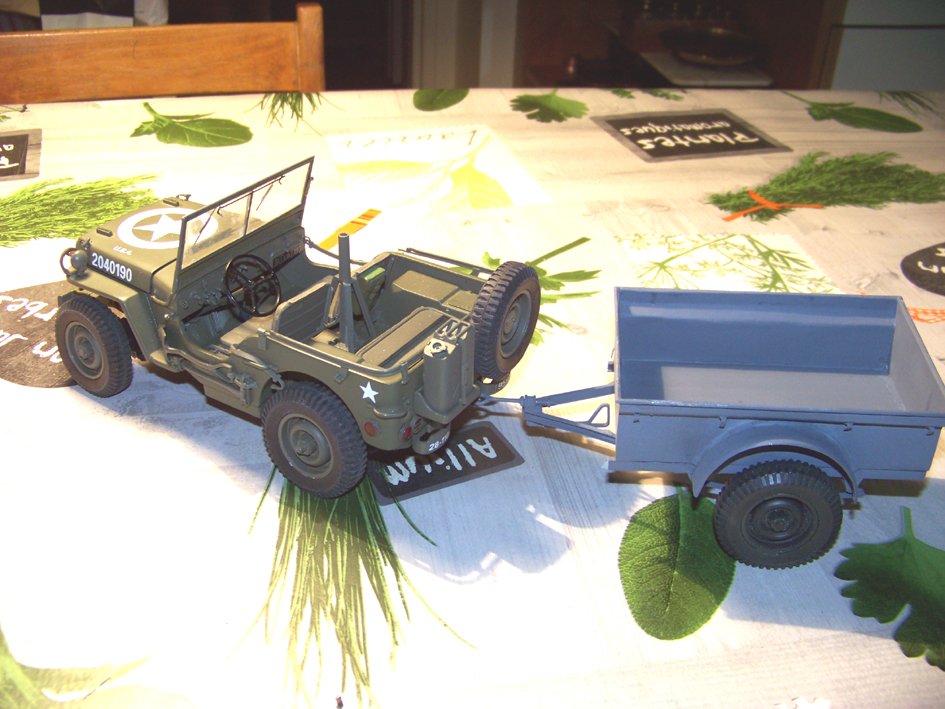

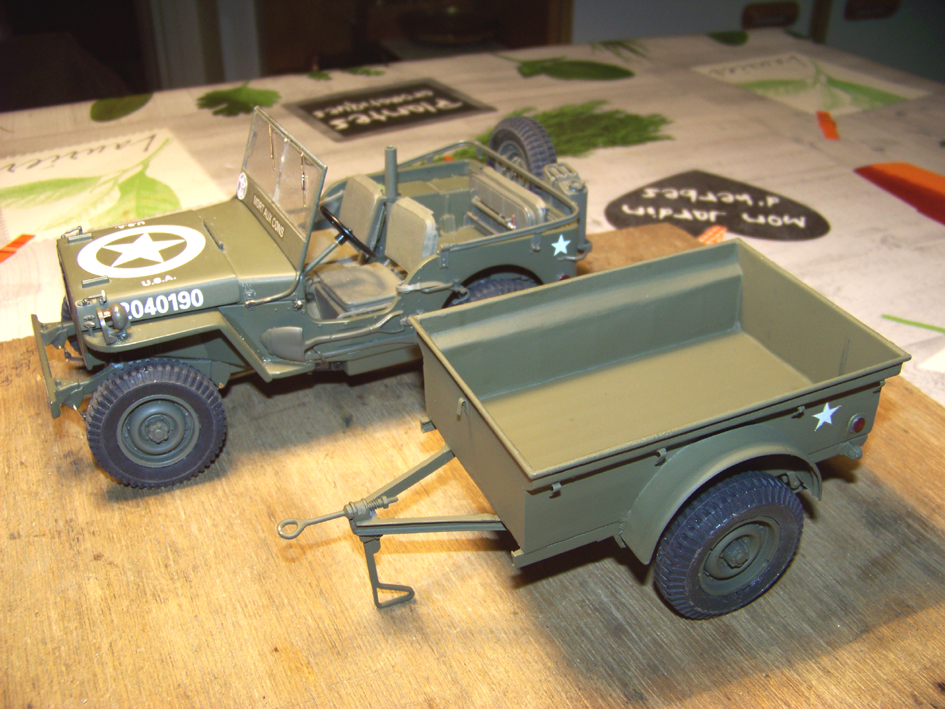

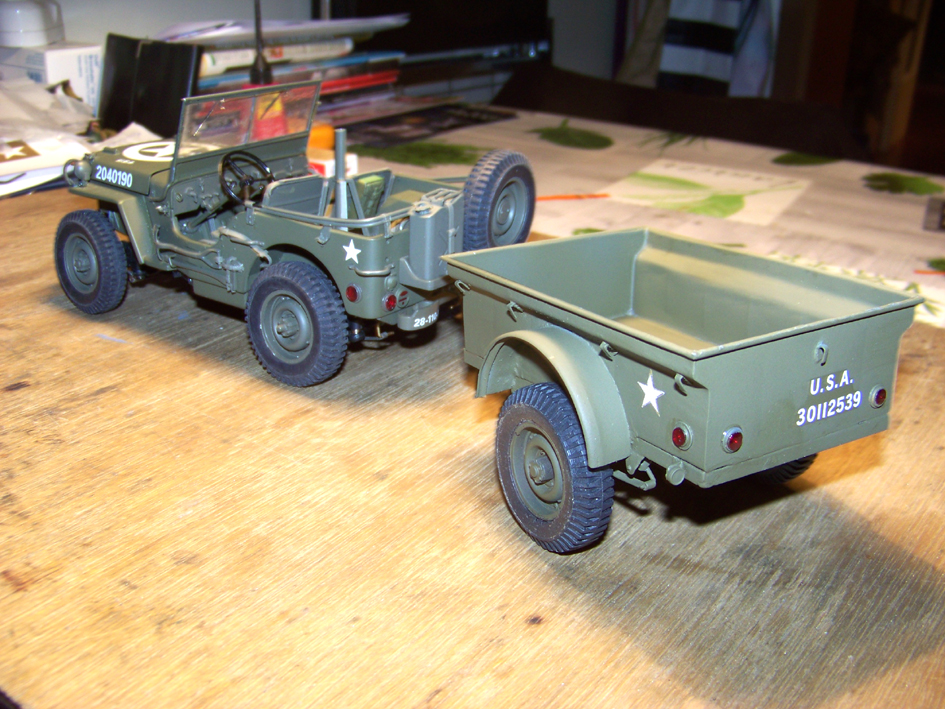

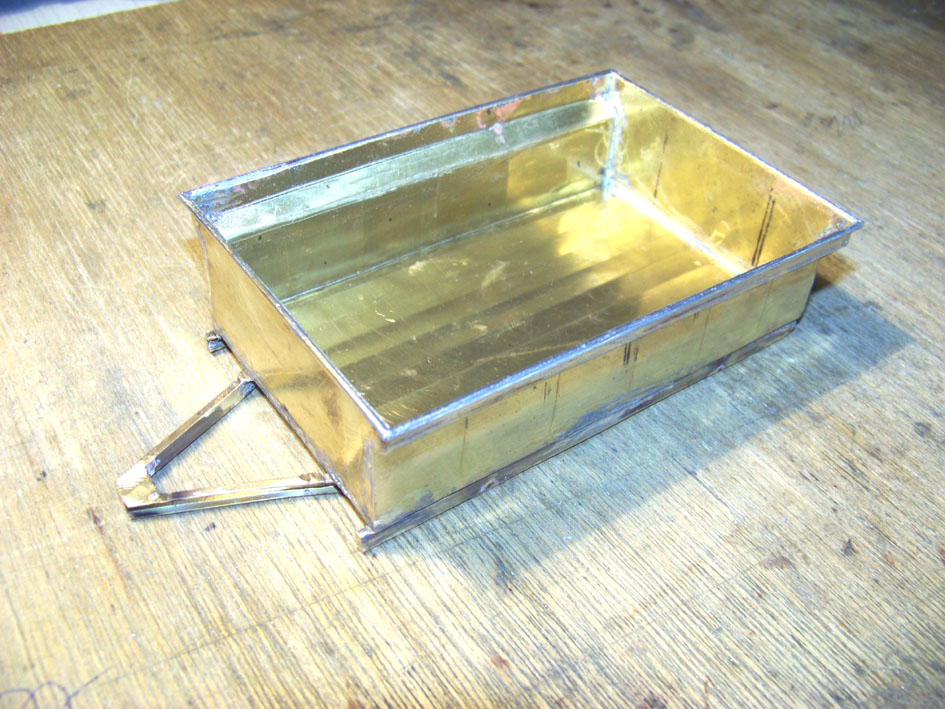

Ne pouvant intégrer les batteries dans la Jeep, j'ai réalisé une remorque Bantam 1/4 t qui contiendra
les batteries, je n'ai pas encore le porte piles ni les fils de connections avec la Jeep. La remorque sera
couverte afin de camoufler les piles.

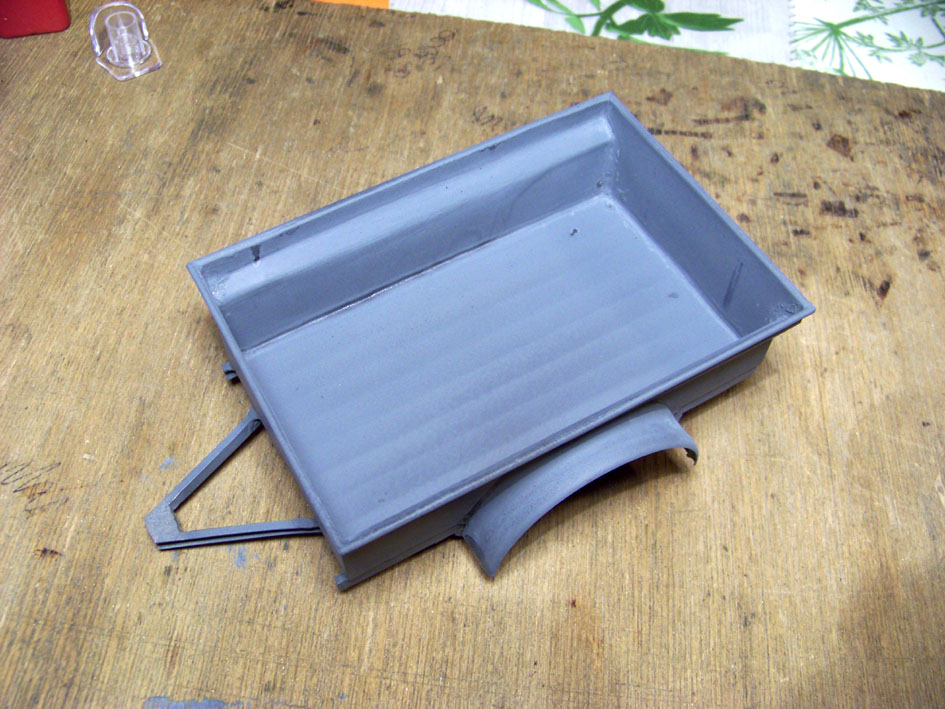

Ci dessous quelques images de la progression des travaux:


















Reste donc l’électrification à finir.

Salutations.

Boris
Jeu 26 Déc - 11:17 (2013) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Jeep Danbury 1/16e Répondre en citant
C'est du superbe travail, la remorque est superbe, c'est un scratch integral ? En tout cas tu as su motoriser ta jeep, sans que les modifications ne soient visibles, bravo !

_________________
vae victis
Sam 28 Déc - 11:43 (2013)
Boris Plotnikoff
Brigadier
Brigadier

Hors ligne

Inscrit le: 26 Juin 2013
Messages: 36
Localisation: 92320 Chatillon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Marine nationale
Passion: Maquettiste

Message Jeep Danbury 1/16e Répondre en citant
Bonjour,

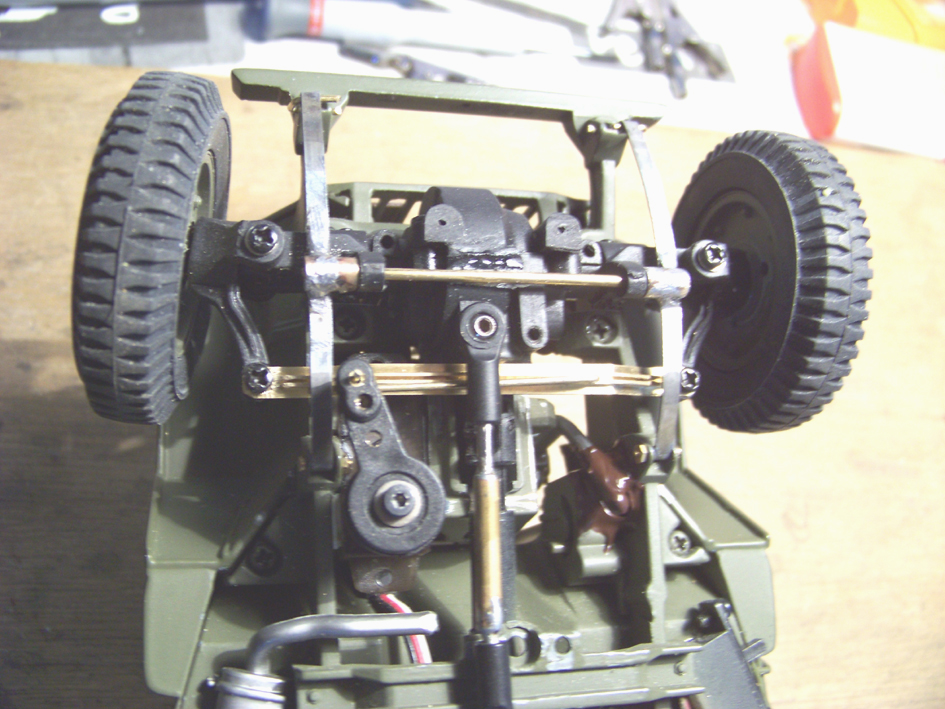

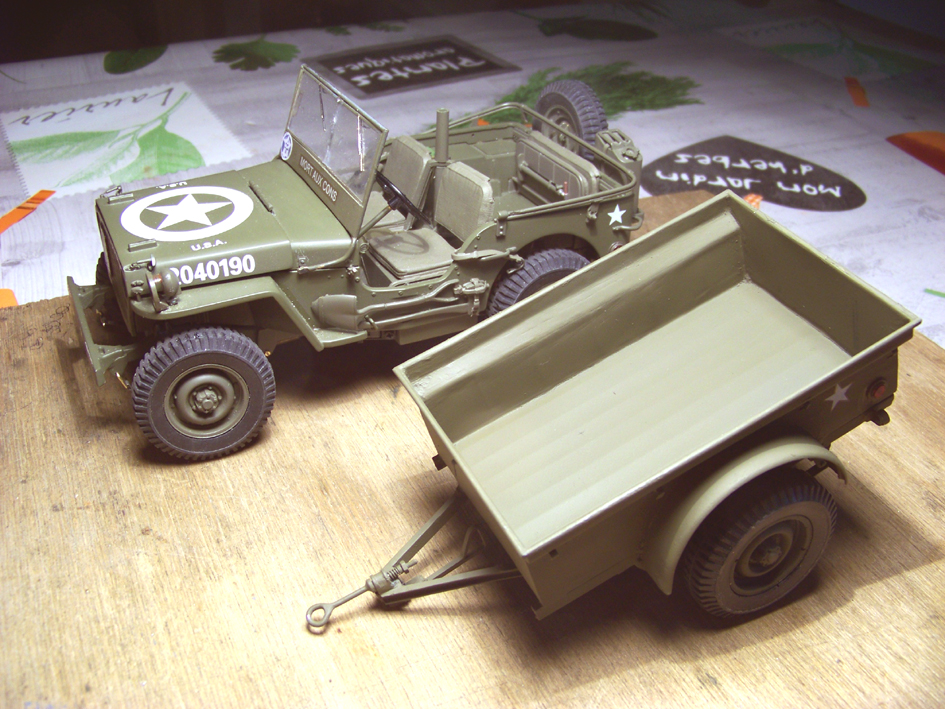

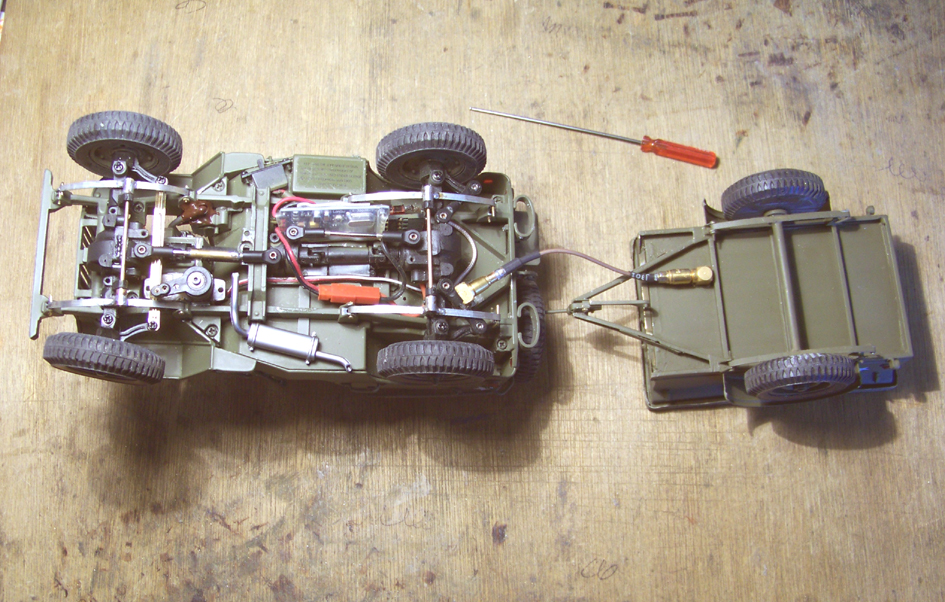

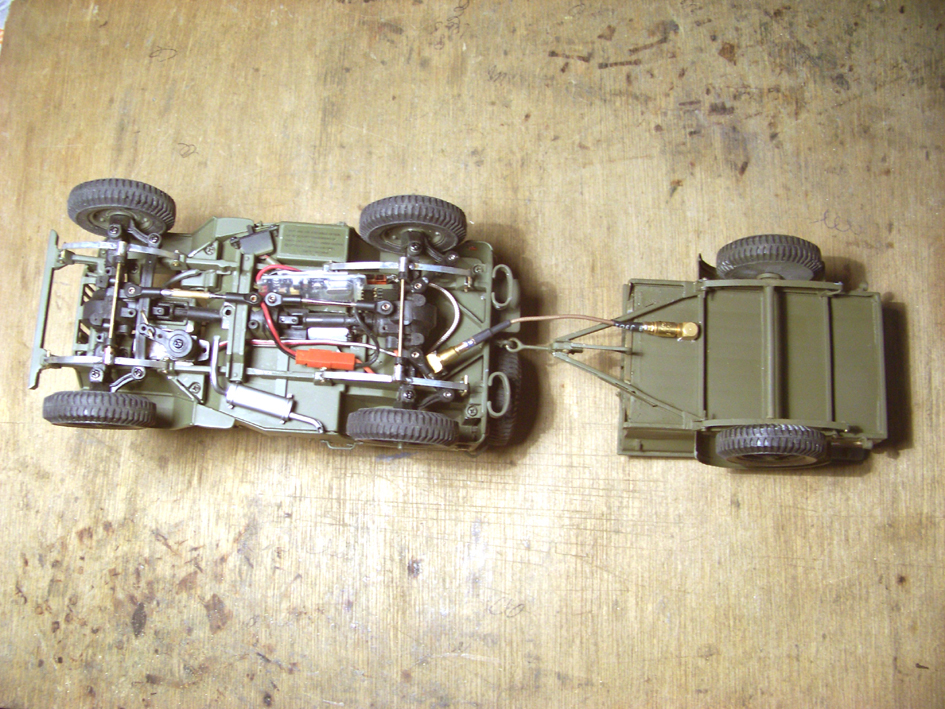

comme déjà montré sur le sujet de la remorque Bantam 1/4 t, le raccordement électrique est terminé, j'ai aussi modifié

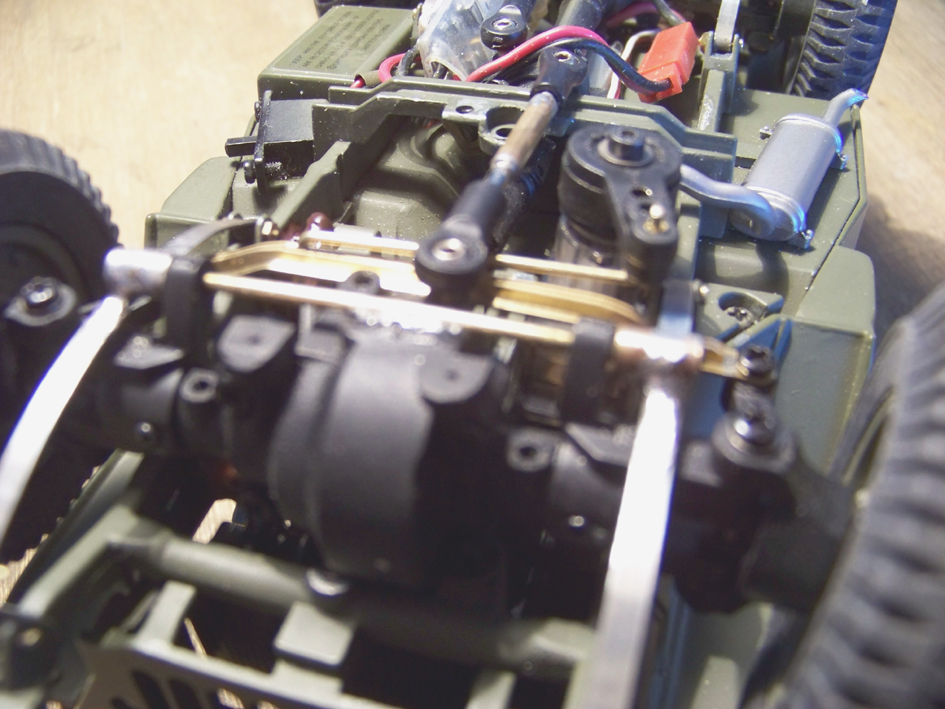

les bielles de direction pour augmenter le braquage des roues , changé aussi la position de l’interrupteur de
façon à augmenter la garde au sol, refixé le " moteur et le radiateur " d'origine.











En attendant de faire une petite vidéo.

Salutations.

Boris
Lun 13 Jan - 18:06 (2014) Visiter le site web du posteur
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Jeep Danbury 1/16e Répondre en citant
WOW! Respect! Shocked
