Message Modélisation 3D Répondre en citant
            C'est vai qu'il y a cette petite difference,mais je pense que ce decalage n'est en fait du qu'a la forme de l'arcuremetre.En effet
le boitier recêpteur n'est pas tout a fait symetrique,mais je confirme que le miroir est au centre.
            Si c'est si compliquer a decaler,tu peut toujours le laisser comme ca,on comprendra Mr. Green ,la prefection n'est pas de ce monde Mr. Green .

_________________
vae victis
Ven 11 Juil - 12:26 (2008)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Ven 11 Juil - 12:26 (2008)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Modélisation 3D Répondre en citant
Tu as raison!

Mais pour le miroir, étant perfectionniste, ça va me faire de l'urticaire si je ne le corrige pas avant l'accomplissement du modèle.
Alors je trouverais un moyen aussi bête soit-il! Very Happy

_________________
Se reconstruit doucement mais sûrement.
Ven 11 Juil - 12:37 (2008) Visiter le site web du posteur
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Modélisation 3D Répondre en citant


Ha ha ha ha!
J'ai trouvé la solution, et c'est ce qui est effectivement dans la réalité!

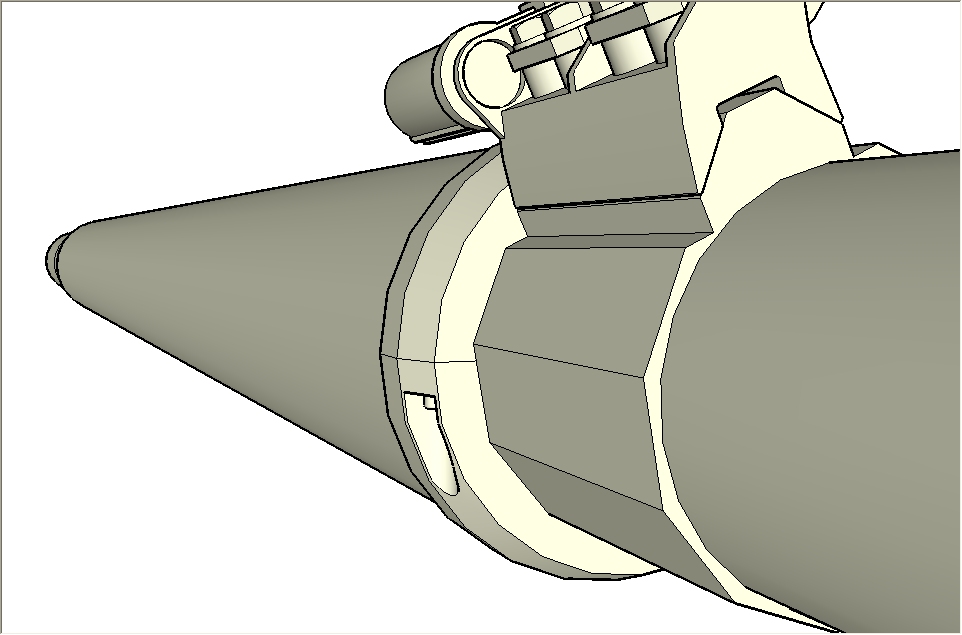

J'ai simplement fait une rotation du dodécaèdre et du support du miroir, et voilà le résultat:



En comparaison avec la réalité:

http://commons.wikimedia.org/wiki/Image:Leclerc_p1040880.jpg

En regardant la limite entre les deux parties permettant aux manchons anti-arcure, d'être bien fixé, vous verrez qu'il y a un léger écart d'angle avec le sommet le plus proche du dodécaèdre.

En pointant sur ce qui n'allait pas, ARMA, tu m'as fais reproduire ce qui est bel et bien sur le Leclerc!
Chapeau! Mr. Green

_________________
Se reconstruit doucement mais sûrement.
Ven 11 Juil - 13:55 (2008) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Modélisation 3D Répondre en citant
          Mais de rien,c'est un plaisir de contribuer modestement a ta realisation Okay .

_________________
vae victis
Ven 11 Juil - 14:04 (2008)
Icem4n
Modérateur

Hors ligne

Inscrit le: 31 Mar 2008
Messages: 1 563
Masculin
Caste: Civil

Message Modélisation 3D Répondre en citant
En passant (car j'ai très très peu l'occasion de fouiller le forum ces derniers temps), magnifique boulot Darklabor, je vois que tu as beaucoup avancé Okay

Je te confirme: 0 arcu monté sur matériel EMAT

Je ne connais par contre pas la raison de la présence du boitier (vide), peut-être un leurre Laughing


Dernière édition par Icem4n le Mar 31 Mai - 23:28 (2011); édité 1 fois
Ven 11 Juil - 16:23 (2008)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Modélisation 3D Répondre en citant
Non, tout simplement, comme le disait ARMA51, pour l'équilibrage du canon, favorisant la stabilisation de ce dernier.

_________________
Se reconstruit doucement mais sûrement.
Ven 11 Juil - 17:13 (2008) Visiter le site web du posteur
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Modélisation 3D Répondre en citant

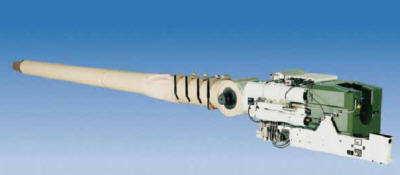

Bon, j'ai mis une plombe à faire le tourillon avec ces documents:






(Canon FER: Faible Effort de Recul, sur certains points il est similaire au CN120-26 du Leclerc)

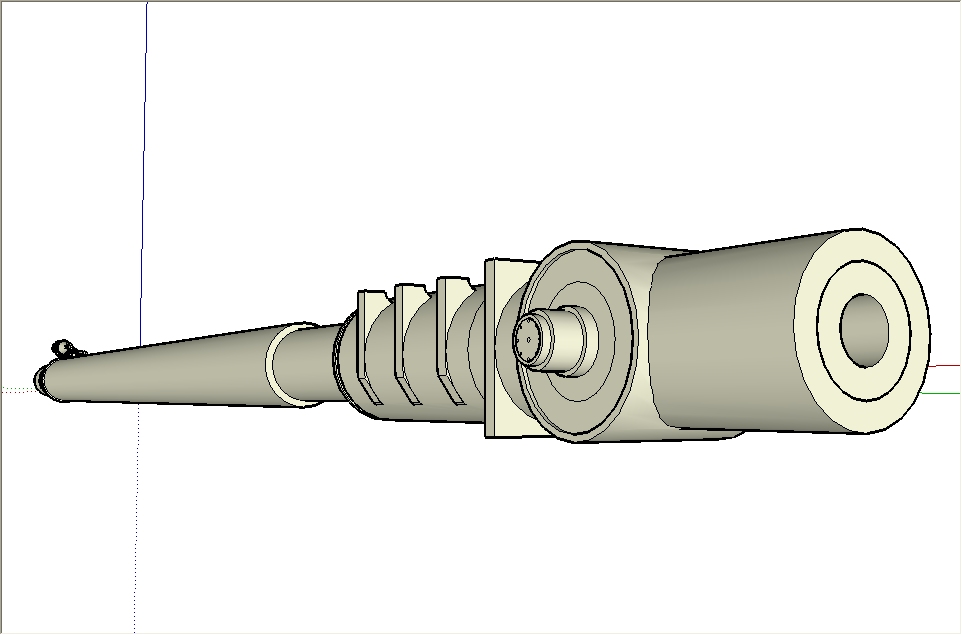

Mais au final ça donne ceci:



_________________
Se reconstruit doucement mais sûrement.
Dim 13 Juil - 16:42 (2008) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Modélisation 3D Répondre en citant
                          Ca commence a "le faire" Okay ,il ne faudra pas oublier les trois manchons anti arcure Mr. Green .
Pour le manchon souple tu vas drolement t'amuser.

_________________
vae victis
Dim 13 Juil - 17:06 (2008)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Modélisation 3D Répondre en citant
Pour les manchons anti-arcure, je ne m'en suis aperçu que maintenant que je ne les avais pas encore fait. Embarassed
Mais ce n'est qu'une question de temps.

Par contre le secteur culasse et le manchon souple vont être un challenge des plus osés, reste à avoir la technique pour le faire!
Remarque le manchon souple, je peux toujours essayer de faire un modèle rigide puis essayer de demander autour de moi si l'on ne peux pas appliquer des déformations lors de l'animation.

Bon je sors la règle la calculatrice, je commence à calculer les rapport longueur /largeur, puis je me lance dans le calcul de l'épaiseur théorique du tube en, lui même et je modélise les manchons anti-arcure en fonction!

_________________
Se reconstruit doucement mais sûrement.
Dim 13 Juil - 17:11 (2008) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Modélisation 3D Répondre en citant
               Tiens,voici un lien sur la concurence,mais je te rassure tu ne joue pas dans la meme cour Mr. Green .

http://sketchup.google.com/3dwarehouse/details?mid=3dd142221316b5a74891bb1f…

_________________
vae victis
Dim 13 Juil - 17:28 (2008)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Modélisation 3D Répondre en citant
Ah oui!
C'est vrai que j'avais été tout excité de voir un Leclerc dans la bibliothèque 3D de Sketchup!
Malheureusement, quand on regarde les connecteurs de chenille et le barbotin, on déchante très vite!

Mais bon, c'est quand même une réalisation soignée! Et pouvoir contempler un leclerc en 3D, est toujours quelque chose d'agréable!

C'est vrai que lui c'est plus:


(Je ne retrouve plus l'image de bébé avec son char sherman Fisherprice...)

Alors que moi c'est plus:




_________________
Se reconstruit doucement mais sûrement.
Dim 13 Juil - 17:51 (2008) Visiter le site web du posteur
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Modélisation 3D Répondre en citant

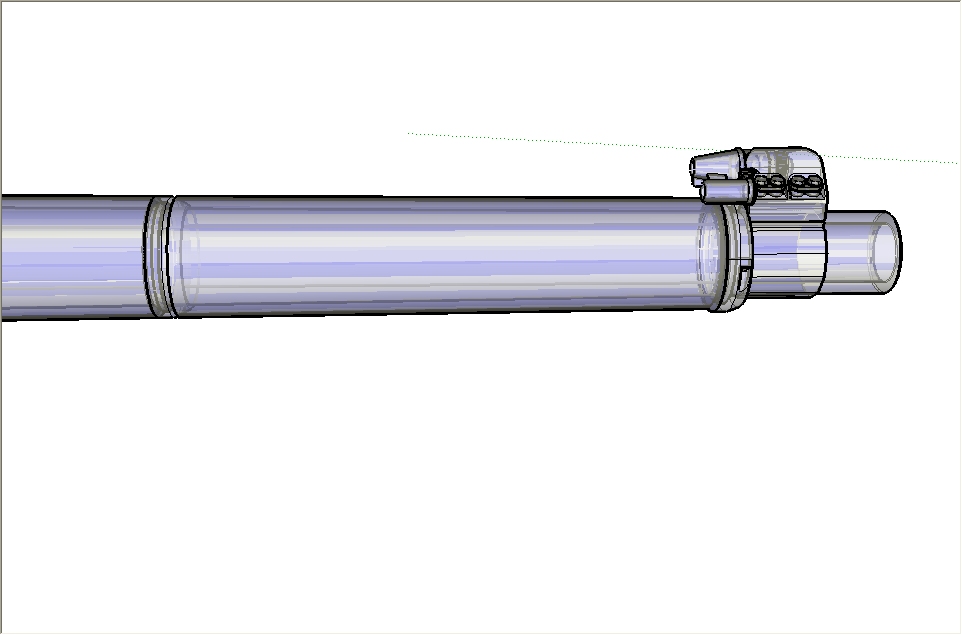

Bon, c'était pas de la tarte, mais voici le premier manchon anti-arcure:





_________________
Se reconstruit doucement mais sûrement.
Ven 18 Juil - 19:13 (2008) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Modélisation 3D Répondre en citant
                    C'est tout bon pour l'avant Okay ,par contre pour l'arriere il faut le  couper net,et il faut juste retourner les deux demis corps de fixation,de la partie arriere,ils sont dans le meme sans que ceux de l'avant,avec les memes emplacements pour les vis.

_________________
vae victis
Ven 18 Juil - 19:40 (2008)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Modélisation 3D Répondre en citant

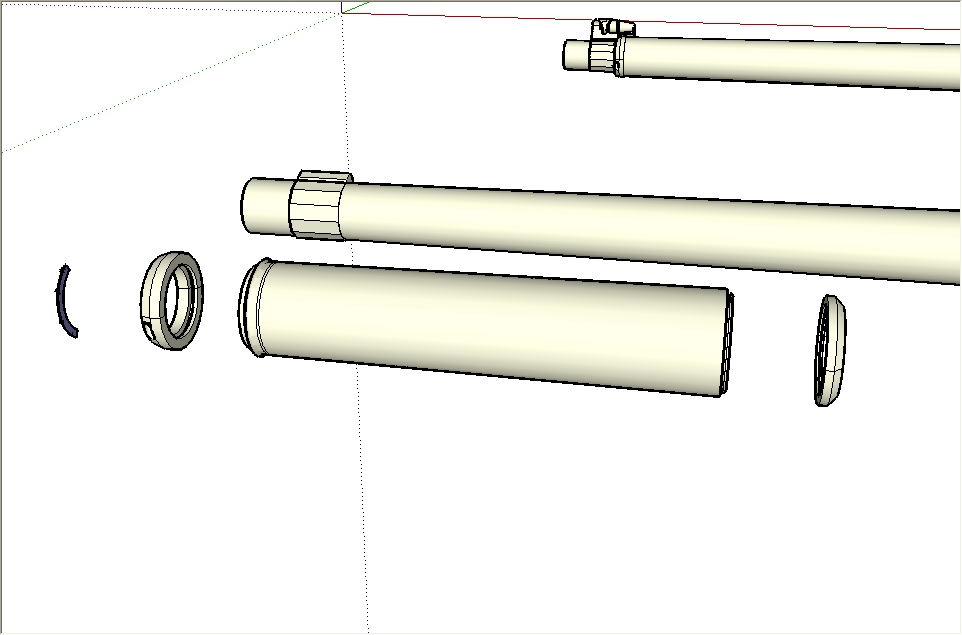

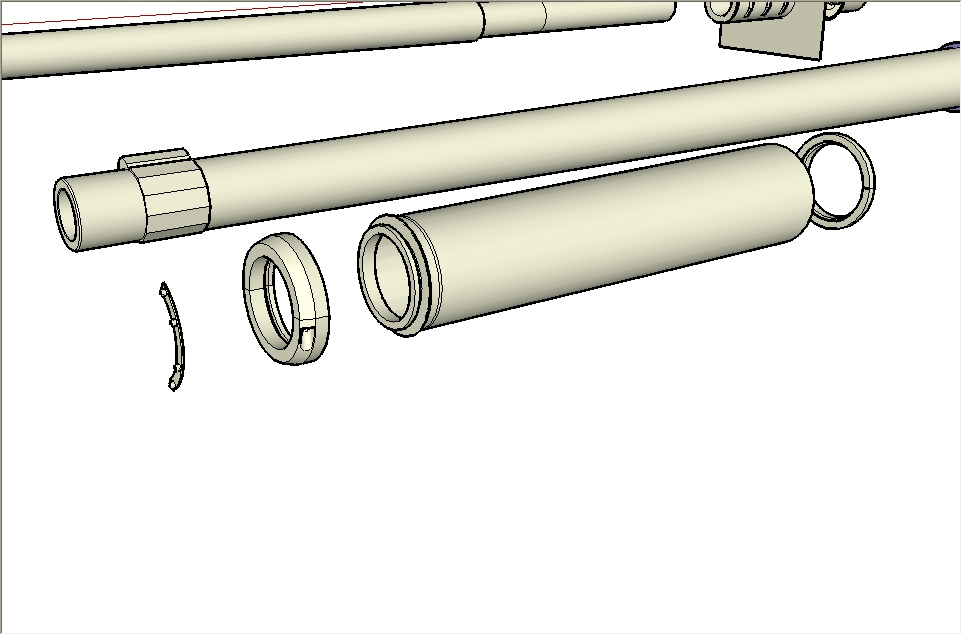

Bon! J'ai fini de modéliser les manchons dans leur forme générale, il ne reste plus qu'à ajouter les détails divers et variés sur les différentes parties.



_________________
Se reconstruit doucement mais sûrement.
Sam 19 Juil - 14:33 (2008) Visiter le site web du posteur
Icem4n
Modérateur

Hors ligne

Inscrit le: 31 Mar 2008
Messages: 1 563
Masculin
Caste: Civil

Message Modélisation 3D Répondre en citant
Je pense que même chez GIAT jamais personne n'a modélisé le char aussi précisément... au point de détailler le canon sous les manchons. Ton travail va rester dans les annales
Sam 19 Juil - 15:19 (2008)
