Jagdpanzer IV
Auteur Message
PJ2296
Maréchal-des-Logis-Chef
Maréchal-des-Logis-Chef

Hors ligne

Inscrit le: 27 Aoû 2008
Messages: 177
Localisation: PAU, 64
Masculin
Caste: Réserviste
Branche d'activité: Gendarmerie Nationale
Passion: Maquettiste

Message Jagdpanzer IV Répondre en citant

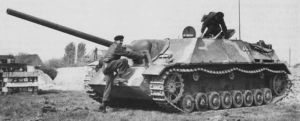

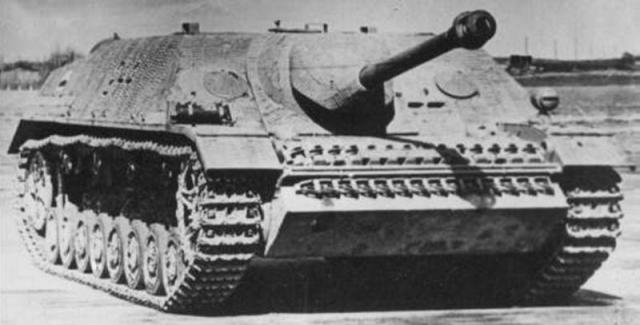

C'est un chasseur de char Sd.Kfz.162 basé sur un châssis de Panzer IV

Jagdpanzer IV/48

4 hommes d'équipages
6,85 m de long, 3,17 m de large, 1,85 m de haut
Masse au combat 24 tonnes

Blindage de 10-80 mm
Armement 1 canon 75 mm Pak 39L/48, 1 mitrailleuse dxe 7,92 mm

Moteur Maybach HL 120 TRM 300
Suspension à ressorts à lames
Vitesse sur route 40 km/h
210 km d'autonomie



Jagdpanzer IV/70

4 hommes d'équipages
8,5 m de long, 3,17 m de large, 1,85 m de haut
Masse au combat 25,8 tonnes

Blindage de 10-80 mm
Armement 1 canon de 75 mm Pak 42L/70, 1 mitrailleuse de 7,92 mm

Moteur Maybach HL 120 TRM 300 ch
Suspension ressort à lames
Vitesse sur route de 35 km/h
210 km d'autonomie




Sam 13 Sep - 13:43 (2008)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Sam 13 Sep - 13:43 (2008)
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Jagdpanzer IV Répondre en citant

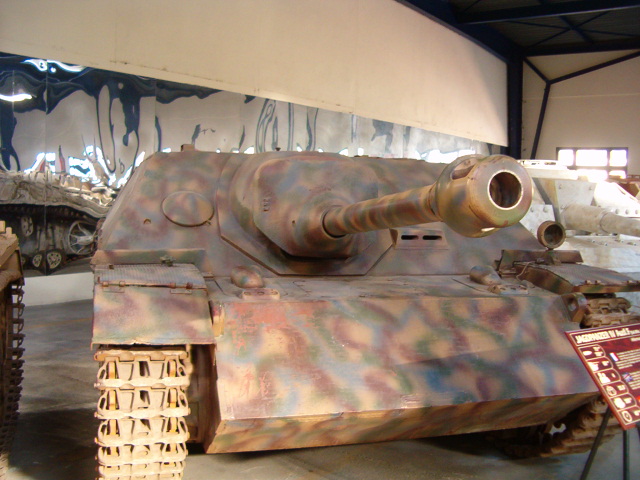

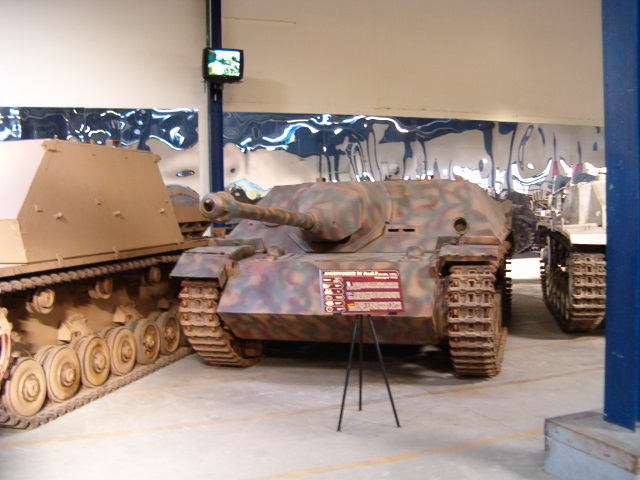

voici celui de Saumur





_________________
vae victis
Sam 13 Sep - 16:00 (2008)
Rakk
Maréchal-des-Logis-Chef
Maréchal-des-Logis-Chef

Hors ligne

Inscrit le: 05 Mar 2008
Messages: 168
Localisation: Brest
Masculin
Caste: Civil
Passion: Tankophile

Message Jagdpanzer IV Répondre en citant
Question bête :  par où qu'on vise ?

_________________
Obus au but
Sam 13 Sep - 18:59 (2008)
Icem4n
Modérateur

Hors ligne

Inscrit le: 31 Mar 2008
Messages: 1 563
Masculin
Caste: Civil

Message Jagdpanzer IV Répondre en citant
Je me suis toujours posé la question sur les Jagd'  Shocked
Sam 13 Sep - 19:04 (2008)
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Jagdpanzer IV Répondre en citant
         C'est simple,le pilote oriente son engin sur la direction generale de la menace ( pas trop generale quand meme,car le debattement en gisement est limité a quelque degrés seulement).Le pointeur et le chef d'engin disposaient de lunettes de visée de type periscope,mais celles-ci ne sont plus visibles sur les engins de nos jours.

_________________
vae victis
Sam 13 Sep - 20:17 (2008)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Jagdpanzer IV Répondre en citant
Par contre pour la précision des tirs, c'est relatif.

Le seul char avec une bonne précision de rotation, et disposant d'un canon fixe en gisement, est le B1 français.
En effet sa direction hydrostatique lui permettait de tourner avec plus de douceur.

Par contre sur les autres chars commme Jagdpanzer IV, le pointage se faisait par petits à-coups, donc moins précis.

C'est ce qu'en concluait l'armée suédoise lors de test préliminaires alors qu'elle étudiait la faisabilité du STRV103 dit char-S.

_________________
Se reconstruit doucement mais sûrement.
Sam 13 Sep - 21:01 (2008) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Jagdpanzer IV Répondre en citant
         C'est vrais,mais le B1 bis n'avait pas de debattement en gisement pour son canon,en plus c'est le pilote qui visait car c'est lui qui tirait.Par contre les stug et jagdpanzer allemand disposaient d'un tireur qui pouvait orienter son tube de droite a gauche,sur quelques degrés,il faisait donc le travail normal d'un tireur.Ces engins se placaient face a des points de passage obligé de l'ennemis,et n'avaient en general pas a repointer le chassis.
         Pour le char S,c'est comme le B1 bis,c'est le pilote qui pointe,car il n'y a aucun debattement possible en gisement.

_________________
vae victis
Dim 14 Sep - 05:51 (2008)
DarkLabor
Administrateur

Hors ligne

Inscrit le: 15 Jan 2008
Messages: 4 119
Localisation: Marly
Masculin
Caste: Civil
Passion: Tankophile

Message Jagdpanzer IV Répondre en citant
Ah oui, j'oubliais que l'étude portait uniquement sur la fixité en gisement et que le Jagdpanzer pouvait compenser en bougeant le canon latéralement!

_________________
Se reconstruit doucement mais sûrement.
Dim 14 Sep - 10:21 (2008) Visiter le site web du posteur
antoine-m
1ère Classe
1ère Classe

Hors ligne

Inscrit le: 17 Mar 2008
Messages: 23
Localisation: devant mon écran
Masculin
Caste: Civil
Passion: Passionné d'histoire militaire

Message Jagdpanzer IV Répondre en citant
Pour répondre à la question posée, la lunette de visée doit se trouver derrière la tape de protection située à droite du canon (donc à gauche sur la photo).
C'est juste une suggestion, je ne suis pas spécialiste de cet engin.

Tiens moi aussi je vais recopier toutes les pages de wikipédia, histoire de monter en grade :
http://fr.wikipedia.org/wiki/Jagdpanzer_IV

_________________
"Ne craignez pas la perfection. Vous n'y parviendrez jamais !" Salvador Dali
Sam 4 Oct - 13:38 (2008) Visiter le site web du posteur
PJ2296
Maréchal-des-Logis-Chef
Maréchal-des-Logis-Chef

Hors ligne

Inscrit le: 27 Aoû 2008
Messages: 177
Localisation: PAU, 64
Masculin
Caste: Réserviste
Branche d'activité: Gendarmerie Nationale
Passion: Maquettiste

Message Jagdpanzer IV Répondre en citant
Non ce n'était pas le but, j'aime bien l'époque de la 2èmè guerre mondiale.
J'ai voulu complété la bibliothèque.
Alors je suis vraiment désolé de t'avoir gêner.
Je vous fais mes excuses. Embarassed
Sam 4 Oct - 13:55 (2008)
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Jagdpanzer IV Répondre en citant
       Bon,ben puisqu'on en est dans les points de detail,voici une photo qui montre je pense l'emplacement de cette fameuse lunette.Quand aux renflements visible a droite et a gauche du canon,je ne sais pas a quoi ils servent,sur certaines photos ou on les voit un peut mieux,il ne s'agit que de "bosses".Sont-elles amovibles ,ou s'agit-il tout simplement d'un logement pour la tete du pilote,et celle du radio ?



       Bien sur je n'en suis pas sur a 100%,maintenant lorsqu'on voit le dessus de l'engin,on peut s'appercevoir que ce periscope suit le debattement du canon.

_________________
vae victis
Sam 4 Oct - 16:41 (2008)
antoine-m
1ère Classe
1ère Classe

Hors ligne

Inscrit le: 17 Mar 2008
Messages: 23
Localisation: devant mon écran
Masculin
Caste: Civil
Passion: Passionné d'histoire militaire

Message Jagdpanzer IV Répondre en citant
Les tapes de protection que j'évoquais sont ces fameuses "bosses" sur le glacis. Elles pouvaient pivoter latéralement, soit pour permettre la visée, soit pour un espace de tir (défense rapprochée).

_________________
"Ne craignez pas la perfection. Vous n'y parviendrez jamais !" Salvador Dali
Sam 4 Oct - 17:52 (2008) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Jagdpanzer IV Répondre en citant
            Ok,si tu as des photos de ces tapes ouvertes,je suis preneur,je n'en ai pas encore vu Okay .

_________________
vae victis
Sam 4 Oct - 19:02 (2008)
antoine-m
1ère Classe
1ère Classe

Hors ligne

Inscrit le: 17 Mar 2008
Messages: 23
Localisation: devant mon écran
Masculin
Caste: Civil
Passion: Passionné d'histoire militaire

Message Jagdpanzer IV Répondre en citant
Un jagdpanzer du musée de Saumur a perdu sa tape suite à un impact. On voit donc bien l'ouverture circulaire.



_________________
"Ne craignez pas la perfection. Vous n'y parviendrez jamais !" Salvador Dali
Sam 4 Oct - 19:22 (2008) Visiter le site web du posteur
ARMA51
Modérateur

Hors ligne

Inscrit le: 11 Avr 2008
Messages: 1 588
Localisation: Mourmelon
Masculin
Caste: Militaire de l'Armée de Terre
Branche d'activité: Armée de Terre
Passion: Tankophile

Message Jagdpanzer IV Répondre en citant
        Je n'arrive pas a voir la photo ( saloperie d'ordi ),mais je pense que tu parle de celui-ci .



Je ne sais pas si on peut vraiment les comparer,celui-ci est un jagdpanzer 3,il y a effectivement un trou a cet endroit là,mais il me parait quand meme gros pour une lunette de visée .Mais d'un autre coté il n'a pas été fait par un des obus qui l'a frappé.


               Je viens de regarder sur le site suivant,et effectivement on voit bien que ces trappes pivotent,et celle qui est au dessus du pilote laisse apparaitre une lunette, ( celle du tireur ? ),donc celle de l'autre coté serait ( une trappe de vision pour le radio ?  ),et peut etre meme pour une mitrailleuse.

http://www.panzermuseum.com/jagdpanzer-iv-tank-destroyer.html

un petit agrandissement



_________________
vae victis
Sam 4 Oct - 19:46 (2008)
