Message Jagdpanzer IV Répondre en citant

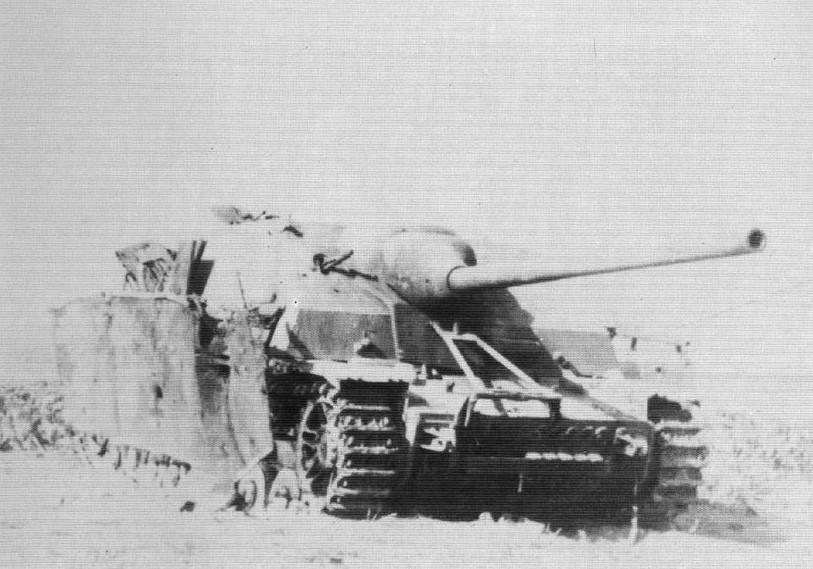

            Ah la photo est de nouveau visible,on parlait bien de la meme chose Okay ,desolé du doublon pour l'image Mr. Green .

            Neanmoins il y a toujours un periscope au dessus de l'engin dans les photos d'epoques,est ce uniquement pour le chef d'engin ?

_________________
vae victis
Sam 4 Oct - 19:50 (2008)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Sam 4 Oct - 19:50 (2008)
OFL120F1
Adjudant
Adjudant

Hors ligne

Inscrit le: 26 Aoû 2009
Messages: 289
Masculin
Caste: Civil
Passion: Maquettiste

Message Jagdpanzer IV Répondre en citant
ARMA51 a écrit:
        Je n'arrive pas a voir la photo ( saloperie d'ordi ),mais je pense que tu parle de celui-ci .

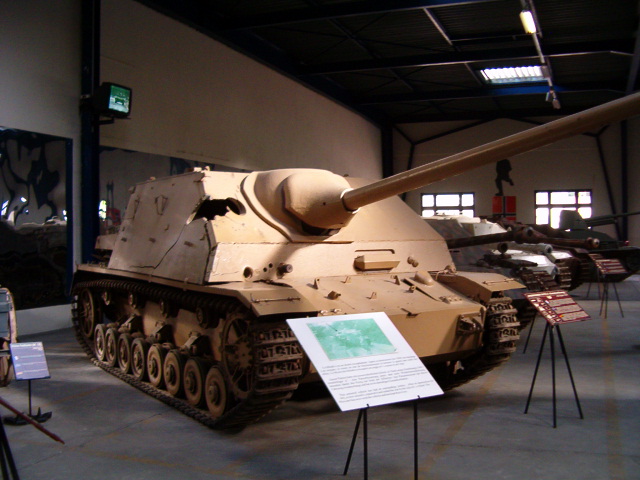

Je ne sais pas si on peut vraiment les comparer,celui-ci est un jagdpanzer 3,il y a effectivement un trou a cet endroit là,mais il me parait quand meme gros pour une lunette de visée .Mais d'un autre coté il n'a pas été fait par un des obus qui l'a frappé.


               Je viens de regarder sur le site suivant,et effectivement on voit bien que ces trappes pivotent,et celle qui est au dessus du pilote laisse apparaitre une lunette, ( celle du tireur ? ),donc celle de l'autre coté serait ( une trappe de vision pour le radio ?  ),et peut etre meme pour une mitrailleuse.

http://www.panzermuseum.com/jagdpanzer-iv-tank-destroyer.html

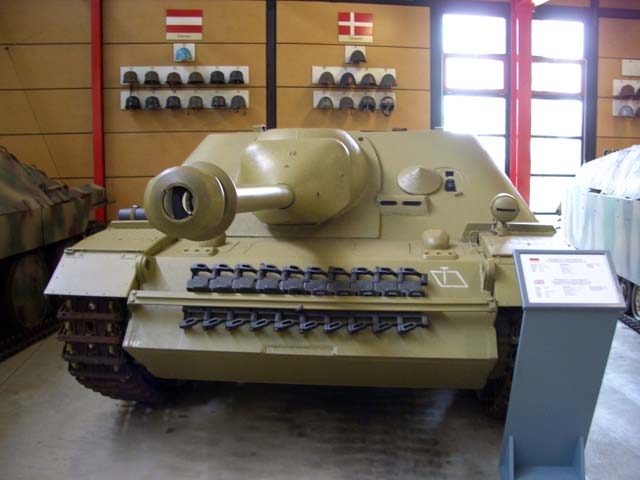

un petit agrandissement
